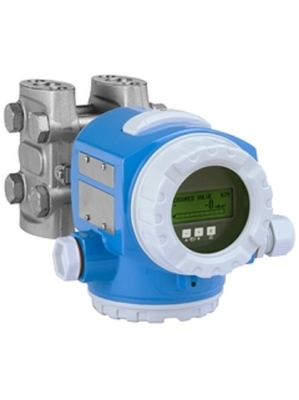

PMD75-ACA7FB3DAAU διαφορική σφραγίδα Deltabar PMD75 FKM Viton πίεσης

PMD75-ACA7FB3DAAU διαφορική πίεση Deltabar PMD75

Έγκριση:  Μια μη-επικίνδυνη περιοχή
Παραγωγή Λειτουργία:  ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ Γ 4-20mA μέσα
Κατοικία Σφράγιση κάλυψης Είσοδος καλωδίων:   Ένα T14 Alu IP66/67 NEMA6P EPDM M20 αδένας, T14 = πλευρική κάλυψη (πρώην νήμα δ > M20)
Ονομαστική σειρά Υλικό κυττάρων PN:  7F 500mbar/50kPa/7.5psi 316L 160bar/16MPa/2400psi
Βαθμολόγηση Μονάδα:  Β ** που προσαρμόζεται δείτε την πρόσθετη προδιαγραφή.
Υλικό μεμβρανών:  3 Monel
Σύνδεση διαδικασίας:  Δ NPT1/4-18 IEC61518 unf7/16-20, 316L συμπεριλαμβανομένων 2 βαλβίδων, 316L
Σφραγίδα:  Ένα FKM Viton
Πρόσθετη επιλογή 1:  Μην επιλεγμένη
Πρόσθετη επιλογή 2:  Μοντάρισμα του U - υποστήριγμα, τοίχος/σωλήνας, 316L, βαρέων καθηκόντων σχέδιο
Λεπτομέρειες: Χαμηλή αξία σειράς: -10 mbar
Ανώτερη αξία σειράς: 300 mbar
Meas.characteristic: Γραμμικός
Επίδειξη σε 4mA (ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ μόνο): αχρηστεύστε
Επίδειξη σε 20mA (ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ μόνο): αχρηστεύστε
Μονάδα επίδειξης: αχρηστεύστε

Specs με μια ματιά
Ακρίβεια
Πρότυπα: 0,05%
Λευκόχρυσος: μέχρι 0,035%
Μέγιστο λάθος μέτρησης
0,075%
«ΛΕΥΚΟΧΡΥΣΟΣ» 0,05%
Θερμοκρασία διαδικασίας
-40 °C… 85 °C
(- 40 °F… 185 °F)
Μέση σειρά θερμοκρασίας
Κλίση θερμοκρασίας από τη διοχέτευση με σωλήνες πίεσης
Πίεση που μετρά τη σειρά
φραγμός 10 mbar… 250
(0,15 PSI… 3750 PSI)
Πίεση διαδικασίας/μέγιστο όριο υπερπίεσης
φραγμός 420 (6300 PSI)
Κύρια βρεγμένα μέρη
Κράμα C276
316L
Monel
Ταντάλιο
Μέγιστη απόσταση μέτρησης
400 μ (πόδια 1,312) H2O
Μέγιστη πίεση διαδικασίας
μέγιστος φραγμός 420
(μέγιστα 6091 PSI)
Υλική μεμβράνη διαδικασίας
316L, AlloyC,
Tantal,
Χρυσός-ρόδιο
Μέτρηση του κυττάρου
φραγμός 10 mbar… 250
(0,15 PSI… 3750 PSI)

Τομέας της εφαρμογής
Η διαφορική συσκευή αποστολής σημάτων πίεσης Deltabar PMD75 με το piezoresistive αισθητήρα και την ενωμένη στενά μεταλλική μεμβράνη χρησιμοποιείται σε όλες τις βιομηχανίες για τη συνεχή μέτρηση στα υγρά, τους ατμούς και τα αέρια. Η βασική λειτουργία 3 επιτρέπει την απλές και αξιόπιστες ανάθεση και τη λειτουργία. Η ενσωματωμένη ενότητα στοιχείων HistoROM επιτρέπει την εύκολη διαχείριση των παραμέτρων διαδικασίας και συσκευών. Σχεδιασμένος σύμφωνα με το IEC 61508 για τη χρήση στις εφαρμογές ασφάλειας SIL2/3.
Για το επίπεδο, μέτρηση όγκου ή μάζας στα υγρά, διαφορικός έλεγχος πίεσης καθώς επίσης και μέτρηση ροής (ροή όγκου ή μάζας) από κοινού με τα αρχικά στοιχεία στα αέρια, τους ατμούς και τα υγρά.

• Συνδέσεις διαδικασίας: Νήματα
• Θερμοκρασία διαδικασίας: -40 σε +85°C (- 40 σε +185°F)
• Η μέτρηση κυμαίνεται: 0.25mbar σε 40bar (0,0036 σε 600psi)
• Ακρίβεια: ±0.05%, «λευκόχρυσος» ±0.035% (προαιρετικός)
• Τα διεθνή πιστοποιητικά προστασίας έκρηξης, υπερχειλίζουν την πρόληψη WHG, SIL, υγιεινές εγκρίσεις, θαλάσσιες εγκρίσεις

Οφέλη

• Καλύτερη ακρίβεια, δυνατότητα αναπαραγωγής και μακροπρόθεσμη σταθερότητα
• Υψηλότερη ασφάλεια που οφείλεται να δηλητηριάσει με αέρια σφιχτό feedthrough με τις ικανότητες μέχρι SIL2/3, που πιστοποιείται στο IEC 61508
• Εύκολη επιλογή-καθοδηγημένη ανάθεση μέσω της τοπικής επίδειξης, 4 σε 20mA με το ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ, PROFIBUS PA, ΊΔΡΥΜΑ Fieldbus
• Έννοια διαχείρισης δεδομένων HistoROM για τη γρήγορα και εύκολα ανάθεση, τη συντήρηση και τα διαγνωστικά
• Εξοικονόμηση κόστους με τη μορφωματική έννοια για την εύκολη αντικατάσταση του αισθητήρα, της επίδειξης ή της ηλεκτρονικής
• Υπερφόρτωση-ανθεκτικός μέχρι 420bar/42MPa/6300psi, λειτουργία-ελεγχόμενα
• Συνεχής και ανεξάρτητη ολοκλήρωση συστημάτων (HART/PA/FF)
