Μεταδότης δονήσεων Bently Nevada 991 με 24 VDC τροφοδοσία 2 kg καθαρό βάρος και 1,52 mm γραμμικό εύρος

Τροποποιημένο:	1 ΤΕΜ
τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	αρχική συσκευασία
Περίοδος παράδοσης:	κατόπιν αιτήματος
μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 τμχ/μήνα

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bently

Πιστοποίηση

Αριθμό μοντέλου

991-01-XX-01-CN/MOD: 284318-01

Έγγραφο

Τροφοδοτικό:

24 VDC

Καθαρό Βάρος:

2 κιλά

Γραμμική Εύρος:

1,52 mm (60 mils)

Υλικό συμβουλών ανιχνευτή:

Κεραμική αλουμίνα (Al2O3)

Υλικό θήκης του ανιχνευτή:

AISI 304 από ανοξείδωτο χάλυβα

Μήκη καλωδίου ανιχνευτή:

0,5, 1, 2, 5 ή 9 μέτρα

Περιγραφή του προϊόντος

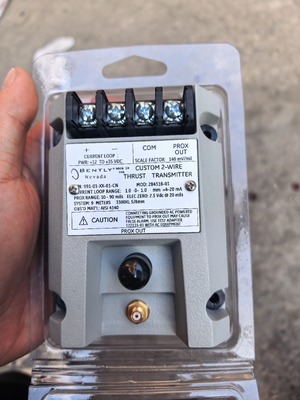

Bently Nevada 991-01-XX-01-CN/MOD: 284318-01 Πομπός κραδασμών

Επισκόπηση προϊόντος

Το 991 Thrust Transmitter έχει σχεδιαστεί κυρίως για κατασκευαστές πρωτότυπου εξοπλισμού (OEM) φυγοκεντρικών αεροσυμπιεστών, μικρών αντλιών, κινητήρων ή ανεμιστήρων που απαιτούν ένα απλό σήμα αναλογικής αξονικής μετατόπισης (ώθησης) 4 έως 20 mA ως είσοδο στο σύστημα ελέγχου μηχανημάτων τους.

Αυτή η συσκευή 2 συρμάτων, που τροφοδοτείται με βρόχο, δέχεται είσοδο από τον αισθητήρα εγγύτητας 3300 NSv και το αντίστοιχο καλώδιο επέκτασης (διατίθεται σε επιλογές μήκους συστήματος 5 m και 7 m). Ο πομπός ρυθμίζει το σήμα σε κατάλληλες μηχανικές μονάδες ανάλογες με την αξονική θέση του άξονα και το παρέχει ως σήμα 4 έως 20 mA βιομηχανικού προτύπου για είσοδο σε συστήματα ελέγχου όπου υπάρχει συναγερμός και λογική προστασία μηχανών.

Βασικά Χαρακτηριστικά

Ο ενσωματωμένος αισθητήρας Proximitor δεν απαιτεί εξωτερική μονάδα
Οι μη απομονωμένοι ακροδέκτες PROX OUT και COM καθώς και ο ομοαξονικός σύνδεσμος παρέχουν δυναμική δόνηση και έξοδο σήματος τάσης διακένου για διαγνωστικά
Μη αλληλεπιδρώντα ποτενσιόμετρα μηδενισμού και ανοίγματος κάτω από προσαρμογή βρόχου υποστήριξης ετικέτας πομπού
Ο ακροδέκτης εισόδου δοκιμής επιτρέπει τη γρήγορη επαλήθευση της εξόδου σήματος βρόχου χρησιμοποιώντας μια πηγή μεταβλητής τάσης DC
Το κύκλωμα Power-up Inhibit εξαλείφει τα σφάλματα σήματος που οφείλονται σε μεταβατικές τάσεις της γραμμής
Δεν είναι εντάξει/Το κύκλωμα αποτυχίας σήματος αποτρέπει υψηλές εξόδους ή ψευδείς συναγερμούς λόγω ελαττωματικών ανιχνευτών εγγύτητας ή χαλαρών συνδέσεων
Επιλογή κλιπ ράγας DIN ή βίδες στερέωσης διαφράγματος ως τυπικές επιλογές τοποθέτησης
Κατασκευή σε γλάστρα για περιβάλλοντα υψηλής υγρασίας (έως 100% συμπύκνωση)
Η συμβατότητα με τον αισθητήρα εγγύτητας 3300 NSv επιτρέπει την εγκατάσταση μορφοτροπέα σε μικρές περιοχές με ελάχιστο διάκενο

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Εισαγωγή	Δέχεται έναν ανιχνευτή εγγύτητας 3300 NSv χωρίς επαφή και καλώδιο επέκτασης
Εξουσία	Απαιτεί είσοδο +12 έως +35 Vdc στο τερματικό του πομπού
Έξοδος σήματος	4 έως 20 mAdc σε καθορισμένο εύρος πλήρους κλίμακας σε διαμόρφωση 2 καλωδίων
Ακρίβεια βρόχου	Εντός ±1,5% πάνω από το καθορισμένο εύρος πλήρους κλίμακας (τυπικό). Ονομαστική ακρίβεια από την είσοδο σήματος TEST έως την τάση που μετράται σε αντίσταση βρόχου 250 Ω
Μέγιστη αντίσταση βρόχου	1.000 Ω συμπεριλαμβανομένου του καλωδίου στα 35 Vdc
Περιορισμός ρεύματος	23 mA τυπικό
Μηδέν και Span	Εξωτερικές ρυθμίσεις που δεν αλληλεπιδρούν
Όχι ΟΚ/Σήμα ήττα	Η έξοδος σήματος πηγαίνει σε λιγότερο από 3,6 mA μέσα σε 100 µs μετά την κατάσταση Not OK. Η έξοδος σήματος αποκαταστάθηκε εντός 0,1 δευτερολέπτων μετά την αφαίρεση της κατάστασης Not OK
Έξοδος αισθητήρα Proximitor	Συμβατό με μη γειωμένο, φορητό εξοπλισμό δοκιμής. Χρησιμοποιήστε τον προσαρμογέα δοκιμής 122115-01 για απομόνωση σήματος με γειωμένο εξοπλισμό δοκιμής που τροφοδοτείται από εναλλασσόμενο ρεύμα

Σημαντικές Σημειώσεις

Κρίσιμη προσαρμογή ανιχνευτή

Η ρύθμιση και το εύρος του ανιχνευτή είναι κρίσιμα στις μετρήσεις της θέσης ώσης. Οι εσφαλμένες ρυθμίσεις του διακένου ανιχνευτή μπορεί να εμποδίσουν τον πομπό να φτάσει σε πλήρη κλίμακα είτε προς κανονικές είτε αντίθετες κατευθύνσεις. Για σωστή ρύθμιση, ακολουθήστε τις οδηγίες στο εγχειρίδιο.

Περιορισμοί Εφαρμογής

Οι πομποί ώσης έχουν περιορισμούς σε σύγκριση με τα συστήματα συνεχούς παρακολούθησης. Ενώ μπορεί να προειδοποιήσει για τη θέση ώσης και τον έλεγχο μη OK, δεν μπορούν να χρησιμοποιηθούν λειτουργίες παρακολούθησης, όπως η ήττα καναλιού χρονομετρημένου OK, η παράκαμψη κινδύνου και ο πολλαπλασιασμός ταξιδιού. Τα PLC που συνδέονται σε πομπούς ώθησης δεν είναι κατάλληλα για διαγνωστικά συστήματα σε όλη την εγκατάσταση.

Σύσταση απομόνωσης σήματος

Ο ομοαξονικός σύνδεσμος PROX OUT του πομπού κραδασμών 991 παρέχει ένα μη απομονωμένο δυναμικό σήμα μετατροπέα. Ενώ μπορείτε να συνδέσετε αυτό το σήμα απευθείας σε εξοπλισμό δοκιμής που τροφοδοτείται από μπαταρία ή με απομόνωση, συνιστούμε ανεπιφύλακτα τη χρήση του δοκιμαστικού προσαρμογέα 990/991 για απομόνωση σήματος όταν χρησιμοποιείτε εξοπλισμό δοκιμής με τροφοδοσία εναλλασσόμενου ρεύματος για τη διατήρηση της ακεραιότητας της προστασίας του μηχανήματος.
