Τροποποιημένο: | 1pcs |
τιμή: | Διαπραγματεύσιμα |
Τυπική συσκευασία: | Original packing |
Περίοδος παράδοσης: | On request |
μέθοδος πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 50pcs/month |
Ιδιότης | Αξία |
---|---|
Καθαρό βάρος | 3 κιλά |
Μέγιστο ρεύμα | 24 ma |
Όνομα προϊόντων | Διακόπτης δονητικής στάθμης |
Διάδοχος | 128229-01 |
Ρύθμιση διευθύνσεων | Οχι |
Περιοχή εφαρμογής | Στερεά |
Παραγωγή | 4-24 MA, 0-5 VDC, 0-10 VDC |
Εργοστασιακή εγγύηση | 12 μήνες |
Τροφοδοσία | 24 VDC |
Ερωτολογώ | Ναί |
Έτος παραγωγής | 2024 |
3500/42-AXX-BXX Επιλογές Περιγραφή:
Α: Τύπος μονάδας I/O
0 1 Μονάδα εισόδου/εξόδου μετατόπισης/ταχύτητας με εσωτερικούς ακροδέκτες
0 2 Μονάδα εισόδου/εξόδου μετατόπισης/ταχύτητας με εξωτερικά τερματικά
0 3 Μονάδες I/O Triple Redundant (TMR) με εξωτερικά τερματικά
0 4 μονάδες I/O με εσωτερικά εμπόδια ασφαλείας (4 × μετατόπιση/κανάλια επιτάχυνσης) και εσωτερικά τερματικά
0 5 μονάδα I/O με εσωτερικό φράγμα ασφαλείας (2χ μετατόπιση/επιτάχυνση 2 × κανάλι ταχύμετρου) και εσωτερικά ακροδέκτες
0 6 μονάδα εισόδου/o με εσωτερικό φράγμα ασφαλείας (κανάλια 4 × Speedometer) και εσωτερικά τερματικά
0 7 ΑΠΟΣΤΟΛΗ ΑΠΟΣΤΟΛΗ ΔΟΚΙΜΩΝ ΕΙΣΑΓΩΓΗ ΜΕ Εσωτερικών ακροδεκτών
0 8 ΑΠΟΣΤΟΛΗ ΑΠΟΣΤΟΛΗ ΔΟΚΙΜΩΝ ΕΙΣΑΓΩΓΗ ΕΙΣΑΓΩΓΗΣ με εξωτερικά ακροδέκτες
0 9 Μονάδα μετατόπισης/μέτρησης ταχύτητας με εσωτερικά ακροδέκτες
1 0 Μονάδα μετατόπισης/μέτρησης ταχύτητας με εξωτερικά ακροδέκτες
Β: Εγκρίνετε την επιλογή του οργανισμού
0 0 Κανένα
0 1 CSA/NRTL/C
Ο κύριος σκοπός της οθόνης Bentley 3500/42M είναι να παρέχει:
1. Συνεχώς συγκρίνοντας τη τρέχουσα μηχανική δόνηση με τις ρυθμισμένες ρυθμίσεις συναγερμού, μπορεί να ενεργοποιηθεί ένας συναγερμός για να επιτευχθεί μηχανική προστασία.
2. Παρέχετε βασικές πληροφορίες για τους φορείς εκμετάλλευσης και προσωπικό συντήρησης. Κάθε κανάλι επεξεργάζεται τυπικά το σήμα εισόδου του σε διάφορες παραμέτρους με βάση τη διαμόρφωσή του, γνωστές ως «στατικές τιμές». Το σημείο ρύθμισης συναγερμού μπορεί να ρυθμιστεί για κάθε ενεργοποιημένη στατική τιμή και το σημείο ρύθμισης κινδύνου μπορεί να ρυθμιστεί για οποιεσδήποτε δύο ενεργοποιημένες στατικές τιμές.
επισκόπηση

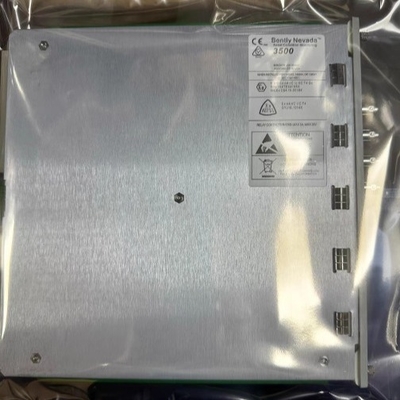

Η οθόνη Bentley 3500/42M μετατόπισης/επιτάχυνσης ταχύτητας είναι μια οθόνη 4 καναλιών που μπορεί να λαμβάνει σήματα από αισθητήρες μετατόπισης, ταχύτητας και επιτάχυνσης. Με την επεξεργασία αυτών των σημάτων, μπορεί να εκτελέσει διάφορες μετρήσεις δόνησης και θέσης και να συγκρίνει τα επεξεργασμένα σήματα με προγραμματισμένες τιμές συναγερμού χρήστη. Κάθε κανάλι 3500/42m μπορεί να προγραμματιστεί χρησιμοποιώντας το λογισμικό διαμόρφωσης πλαισίου 3500 για να εκτελέσει τις ακόλουθες λειτουργίες:
• Ακτινοβολία
• Αξονική μετατόπιση
• Διαφορικός πληθωρισμός
• Εκκεντρότητα
• Rebam ®
• Επιτάχυνση
• ταχύτητα
• Απόλυτη δόνηση άξονα
• Κυκλική αποδεκτή ζώνη
Διαστάσεις παρακολούθησης (μητρική πλακέτα) (ύψος x πλάτος x βάθος): 241.3mm x 24.4mm x 241.8mm (9.50in x 0.96in x 9.52in). Βάρος: 0.91kg (2.0lbs.).
Μονάδα I/O (χωρίς φράγμα ασφαλείας) (ύψος x πλάτος x βάθος): 241.3mm x 24.4mm x 99.1mm (9.50in x 0.96in x 3.90in). Βάρος: 0.20kg (0.44lbs).
Διαστάσεις εισόδου/εξόδου (με φράγμα ασφαλείας) (ύψος x πλάτος x βάθος): 241.3mm x 24.4mm x 163.1mm (9.50in x 0.96in x 6.42in). Βάρος: 0,46kg (1,01 λίβρες).
Παρακολούθηση επιτάχυνσης μετατόπισης/ταχύτητας
82368-01 |
82366-01 |
330106-05-30-90-12-00 |
21505-000-040-90-02 |
330101-39-63-10-12-CN |
177896-01 |
177990-01 |
330901-0-16-05-02-CN |
21505-000-040-90-02 |
128164-07-204-10-02-05 |
149992-01 |
128229-01 |
102044-00-18-50-02-00 |
