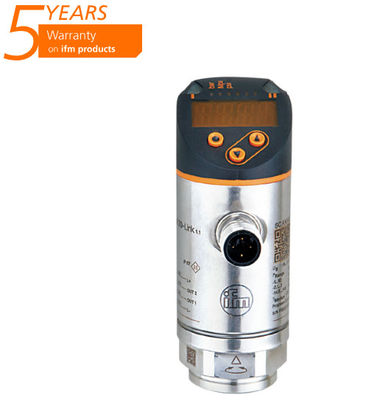

Δέκτης πίεσης IFM με οθόνη PN2071 PN-250-SER14-MFRKG/US/ σε αποθέματα

Δέκτης πίεσης IFM με οθόνη PN2071 PN-250-SER14-MFRKG/US/ σε αποθέματα

• Δύο εξόδους διακόπτη, μία από τις οποίες προγραμματίζεται ως IO-Link και μία ως αναλογική έξοδος
• Κόκκινη/πράσινη οθόνη για σαφή αναγνώριση του αποδεκτού εύρους
• Η σύνδεση της διαδικασίας μπορεί να περιστραφεί για τη βέλτιστη ευθυγράμμιση
• Με μακροχρόνια σταθερότητα χάρη στην υψηλή προστασία από υπερφόρτωση
• Αδύναμος σχεδιασμός για χρήση σε σκληρά βιομηχανικά περιβάλλοντα



  Χαρακτηριστικά του προϊόντος

  Αριθμός εισροών και εξόδων	Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1
  Πεδίο μέτρησης	0...250 bar 0...3625 σπι 0...25 MPa
  Σύνδεση διαδικασίας	Εσωτερική κλωστή G 1/4 (DIN EN ISO 1179-2)

  Εφαρμογή

  Ειδικότητα	Χρυσόχρωμα επαφές
  Στοιχείο μέτρησης	μεταλλικό λεπτόφυλλο κύτταρο
  Εφαρμογή	για βιομηχανικές εφαρμογές
  Ενημέρωση	υγρά και αέρια
  Μέση θερμοκρασία[°C]	-25...80
  Ελάχιστη πίεση διάσπασης	1200 bar 17400 psi 120 MPa
  Διορισμός πίεσης	500 bar 7250 σπι 50 MPa
  Αντίσταση κενού	-1000 mbar -0,1 MPa
  Τύπος πίεσης	σχετική πίεση

  Ηλεκτρικά δεδομένα

  Δραστηριακή τάση[V]	18...30 DC· (σε SELV/PELV)
  Τρέχουσα κατανάλωση[ΜΑ]	< 35
  Ελάχιστη αντίσταση μόνωσης[ΜΩ]	100(500 V DC)
  Τάξη προστασίας	ΙΙΙ
  Προστασία αντίστροφης πολικότητας	- Ναι, ναι.
  Χρόνος καθυστέρησης ενεργοποίησης[s]	0.3
  Ενσωματωμένος φύλακας	- Ναι, ναι.

  Εισόδους / εξόδους

  Αριθμός εισροών και εξόδων

  Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1

  Αποδόσεις

  Συνολικός αριθμός εκροών	2
  Σημείο εξόδου	σήμα διακόπτη· αναλογικό σήμα· IO-Link· (διαμορφώσιμο)
  Ηλεκτρικός σχεδιασμός	Εθνική Εταιρεία/Εθνική Εταιρεία
  Αριθμός ψηφιακών εξόδων	2
  Λειτουργία εξόδου	κανονικά ανοικτή / κανονικά κλειστή (παραμετρήσιμη)
  Μέγιστη έξοδος διακόπτη πτώσης τάσης DC[V]	2
  Μόνιμο ονομαστικό ρεύμα της εξόδου διακόπτη συνεχούς ροής[ΜΑ]	250
  Συμμετοχή[Hz]	< 500
  Αριθμός αναλογικών εξόδων	1
  Ανάλογη ισχύς εξόδου[ΜΑ]	4- Ναι.20; (εκκλιμακώσιμη 1: 5)
  Μαξ. φορτίο.[Ω]	500
  Αναλογική τάση εξόδου[V]	0- Ναι.10; (εκκλιμακώσιμη 1: 5)
  Ελάχιστη αντίσταση φορτίου[Ω]	2000
  Προστασία από βραχυκύκλωμα	- Ναι, ναι.
  Τύπος προστασίας από βραχυκύκλωμα	σφυρηλατημένο
  Προστασία από υπερφόρτωση	- Ναι, ναι.

  Περιοχή μέτρησης/καθορισμού

  Πεδίο μέτρησης	0...250 bar 0...3625 σπι 0...25 MPa
  Αρχικό σημείο ανάλογης	0...200 μπαρ 0...2900 psi 0...20 MPa
  Τελικό σημείο ανάλογου	50...250 bar 725...3625 σπι 5...25 MPa

  Εγκαταστατική ρύθμιση / CMPT = 2
  Σημείο ρύθμισης SP	1.5...250 bar 25...3625 σπι 0.15...25 MPa
  Σημείο επαναφοράς rP	0.5...249 μπαρ 10...3610 psi 0.05- Ναι.24.9 MPa
  Ελάχιστη διαφορά μεταξύ SP και rP	1.5 bar 15 σπι 0.15 MPa
  Σε βήματα	0.5 bar 5 σπι 00,05 MPa

  Status_B Υψηλή ανάλυση / CMPT = 3
  Σημείο ρύθμισης SP	1.6...250 bar 23...3626 σπι 0.16...25 MPa
  Σημείο επαναφοράς rP	0.5...249 μπαρ 8...3611 σπι 0.05- Ναι.24.9 MPa
  Ελάχιστη διαφορά μεταξύ SP και rP	1.1 bar 15 σπι 0.11 MPa
  Σε βήματα	0.1 bar 1 σπι 00,01 MPa

  Ακριβότητα / αποκλίσεις

  Ακριβότητα σημείου διακόπτη[% του εύρους]	< ± 0,4(Αναστρέψτε 1:1)
  Επαναληψιμότητα[% του εύρους]	< ± 0,1; (με διακυμάνσεις θερμοκρασίας < 10 K, χαμηλότερη στροφή 1:1)
  Απόκλιση των χαρακτηριστικών[% του εύρους]	< ± 0,25 (BFSL) / < ± 0,5 (LS) · (Αναστρέψτε προς τα κάτω 1:1; BFSL = Καλύτερη κατάλληλη ευθεία γραμμή, LS = ρύθμιση οριακής τιμής)
  Απόκλιση υστερέσης[% του εύρους]	< ± 0,1(Αναστρέψτε 1:1)
  Μακροπρόθεσμη σταθερότητα[% του εύρους]	< ± 0,05- Ακούστε.1· ανά 6 μήνες)
  Συντελεστής θερμοκρασίας μηδενικό σημείο[% του εύρους / 10 K]	0,2; (-25...80 °C)
  Τεχνολογική διάταξη[% του εύρους / 10 K]	0,2; (-25...80 °C)
  Σημειώσεις για την ακρίβεια / απόκλιση	ακρίβεια σημείου διακόπτη, σφάλμα γραμμικότητας σύμφωνα με την DNV GL: < ± 1%: < ± 1%

  Χρόνοι απόκρισης

  Χρόνος απόκρισης[ms]	< 1.5
  Προγραμματιζόμενος χρόνος καθυστέρησης[s]	0- Ναι.50
  Αξία της διαδικασίας αποσβεσμού dAP[s]	0- Ναι.4
  Αμβλύνσεις για την αναλογική έξοδο dAA[s]	0- Ναι.4
  Μέγιστος χρόνος απόκρισης αναλογικής εξόδου[ms]	3

  Λογισμικό / προγραμματισμός

  Επιλογές ρύθμισης παραμέτρων

  υστερέση / παράθυρο· ανοιχτό / κλειστό κανονικά· καθυστέρηση ανάφλεξης/αποσύνδεσης· αποσβέσεις· μονάδα εμφάνισης· ισχύς/φόρτιση

  Διασύνδεση

  Διασύνδεση επικοινωνίας	ΙΟ-Link
  Τύπος μετάδοσης	COM2 (38,4 kBaud)
  Αναθεώρηση IO-Link	1.1
  Πρότυπο SDCI	Δελτίο ΕΚ 61131-9
  Τρόπος SIO	- Ναι, ναι.
  Απαιτούμενος τύπος κύριας θύρας	Α· (όταν η πίδα 2 δεν είναι συνδεδεμένη: Β)
  Υποστηριζόμενα αναγνωριστικά συσκευών	Τύπος λειτουργίας ΣυσκευήID Εγκαταστατική ρύθμιση / CMPT = 2 460 Status_B Υψηλή ανάλυση / CMPT = 3 639
  Σημείωση	Για περισσότερες πληροφορίες, ανατρέξτε στο αρχείο IODD PDF στην ενότητα "Downloads"

  Εγκαταστατική ρύθμιση / CMPT = 2
  Προφίλ	Έξυπνος αισθητήρας: μεταβλητή δεδομένων επεξεργασίας, αναγνώριση συσκευής, διάγνωση συσκευής
  Ελάχιστος χρόνος κύκλου διαδικασίας[ms]	2.3
  Πίεση ανάλυσης IO-Link[μπαρ]	0.1
  Δεδομένα διαδικασίας IO-Link (κυκλικά)	λειτουργία μήκος bit πίεση 14 πληροφορίες για τη διπλή μετάβαση 2
  Λειτουργίες IO-Link (ακυκλικές)	ειδική ετικέτα εφαρμογής

  Status_B Υψηλή ανάλυση / CMPT = 3
  Προφίλ	Έξυπνος αισθητήρας ED2: ψηφιακός αισθητήρας μέτρησης (0x000A), αναγνώριση και διάγνωση (0x4000)
  Ελάχιστος χρόνος κύκλου διαδικασίας[ms]	3
  Πίεση ανάλυσης IO-Link[μπαρ]	0.1
  Δεδομένα διαδικασίας IO-Link (κυκλικά)	λειτουργία μήκος bit πίεση 16 κατάσταση συσκευής 4 πληροφορίες για τη διπλή μετάβαση 2
  Λειτουργίες IO-Link (ακυκλικές)	ειδική ετικέτα εφαρμογής

  Προϋποθέσεις λειτουργίας

  Θερμοκρασία περιβάλλοντος[°C]	-25...80
  Θέρμανση αποθήκευσης[°C]	- 40...100
  Προστασία	IP 65· IP 67

•
