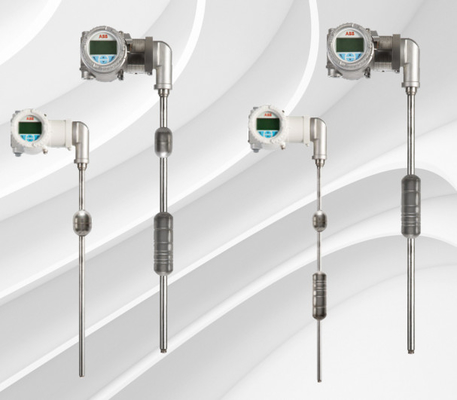

ΑΜΒ LMT100 μεταδότης επιπέδου μαγνητοστρίκτου υψηλής ακρίβειας ανίχνευσης επιπέδου υγρού και επιπέδου διεπαφής

Χαρακτηριστικά
• Υψηλή ακρίβεια: 0,01 % της πλήρους κλίμακας ή ±1,27 mm
• Δεν χρειάζεται επανακατάταξη: ρυθμίστε το και ξεχάστε το
• Υψηλότερος αισθητήρας (πατέντα 5,473,245)
• Τοπική ένδειξη με οθόνη HMI
• Δύο διαμερίσματα με χωριστό τερματικό πεδίο
διαμέρισμα
• Δυναμικό κυκλώματος έως μήκος ανιχνευτή 22 m (75 ft)
• Μέτρηση συνολικού επιπέδου ή/και επιπέδου διεπαφής
• Πίεση 165,48 bar (2400 psig)
Στν. 124,1 bar (1800 psig)
• Περιοχή θερμοκρασίας: ₹195,5 έως 426,6 °C (₹320 έως 800 °F)
με επιλογές
• Εναλλακτικός/αναβαθμιζόμενος ηλεκτρονικός σταθμός πεδίου
• Ενσωματωμένο φίλτρο RFI/EMI
• Ψηφιακές επικοινωνίες
• 4 έως 20 mA έξοδος HART®
• HART 7 και FOUNDATIONTM Fieldbus ITK6.3.0
• Παγκόσμια έγκριση επικίνδυνων τοποθεσιών και ικανότητα SIL 2/3

Ηλεκτρονικός πομπός
Επαναληψιμότητα ± 0,005% πλήρους κλίμακας ή 0,31 mm (0,012 ίντσες), ανάλογα με το ποια είναι μεγαλύτερη
Μη γραμμικότητα ± 0,01 % πλήρους κλίμακας ή 0,86 mm (0,034 ίντσες), όποιο από τα δύο είναι μεγαλύτερο
Ακριβότητα μέτρησης ± 0,01 % της πλήρους κλίμακας ή 1,27 mm (0,050 ίντσες), ανάλογα με το ποια είναι μεγαλύτερη1
Πρόσθετη τάση 12 έως 43 V DC για 4 έως 20mA HART με τροφοδοσία βρόχου, 9,0 έως 32 V DC για Foundation Fieldbus
Έκδοση/Κοινωνίες 4 έως 20mA HART7 ή FOUNDATION Fieldbus ITK 6.3.0
Διαδραστική οθόνη, DTM, EDDL, FDI με μηνύματα NE107
Προστασία γραφής Διακόπτης υλικού και διακόπτη λογισμικού
Κατανάλωση ισχύος 4 έως 20mA σε 36,0 V DC ̇ 3,6 mA 0,13 W; 21mA 0,76 W
σε 12,0 V DC ̇ 3,6 mA 0,043 W; 21mA 0,25 W
Κατάσταση HART (4.0mA) σε 36,0 V DC 0,144 W
σε 12,0 V DC 0,048 W
Κατάσταση FF (17 mA) σε 9,0 V DC 0,153 W
σε 32,0 V DC 0,544 W
Μέγιστη αντίσταση γραμμής 4 έως 20mA σε 36,0 V DC και 21 mA, 1142 Ω*
σε ισχύ 24,0 V συνεχούς και 21 mA, 571 Ω
σε 13,5 V DC και 21 mA, < 72 Ω**
**Το μέγιστο επιτρεπόμενο με την επικοινωνία HART είναι 700 Ω
**Βλέπε διάγραμμα ρεύματος/αντίστασης
Διάταξη HART (4mA) < 650 έως 700 Ω
ΦΦ κατάσταση (17mA) σε 32,0 V DC, 1500 Ω.
σε 9,0 V DC, 50 Ω.
Προστασία από πολικότητα 4 έως 20 mA, διόδη σε σειρά με βρόχο, FOUNDATION Fieldbus και Profibus PA, μη ευαίσθητη στην πολικότητα
Ταχύτητα ενημέρωσης 10 μετρήσεις ανά δευτερόλεπτο
Ελάχιστο εύρος μέτρησης 76,2 mm (3,0 in), συμβουλευτείτε το εργοστάσιο εάν απαιτείται μικρότερο εύρος
Αμβλυντικό πεδίο ρυθμιζόμενο, εύρος: 0 έως 60 s
Έκδοση συναγερμού Για 4 έως 20 mA: NE43, λογισμικό ή υλικό επιλέξιμο.
Αντιστάθμιση υπερτάσεων Διαθέσιμη ολοκληρωμένη αντιστάθμιση υπερτάσεων με κωδικό επιλογής S1 που πληροί τα κριτήρια IEC61000-4-5, 1kV/2kV, Β
Θερμοκρασία περιβάλλοντος 40 έως 85 °C (~40 έως 185 °F) περιβάλλοντος2
Ενυδάτωση 0 έως 100% RH
Διαθέσιμος πίνακας γραμμικότητας 21 σημείων
Αισθητήρας θερμοκρασίας (προαιρετικός) 1000 ohm Pt RTD, κωδικός επιλογής SER ή STL
Τάξη ανοχής θερμοκρασίας IEC 60751 τάξη Β, ± 0,3+0,005[t]) ±70° έως 230 °C
Κλειδί Διπλό διαμέρισμα
Υλικό περιβλήματος Χαλυβουργία χαμηλού χαλκού από αλουμίνιο με στρώση σκόνης ή από ανοξείδωτο χάλυβα 316
Απομακρυσμένος πομπός Τυποποιημένες απομακρυσμένες αποστάσεις 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Υλικό ετικέτας συσκευής ΑISI 316 από ανοξείδωτο χάλυβα
Ηλεκτρική σύνδεση Δύο M20 x 1,5 ή δύο 1⁄2in FNPT, προσαρμογείς και συνδέσεις λεωφορείου επίσης διαθέσιμα
Προστασία κατά της εισόδου IP66, NEMA 4X
1 Η ακρίβεια της μέτρησης καταγράφεται σε εργοστασιακές συνθήκες περιβάλλοντος (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) με τη χρήση μαγνήτη βαθμονόμησης.
επηρεάζονται από άλλους παράγοντες, όπως η υστερέση πλεύσης, η εγκατάσταση, οι συνθήκες της διαδικασίας και οι συνθήκες περιβάλλοντος.
2 Ορισμένες εγκρίσεις οργανισμών μπορεί να διαφέρουν.
Τύπος αισθητήρα
Τυπικές επιλογές
Υλικό 316/L από ανοξείδωτο χάλυβα κράμα 20, Hastelloy® C276, PFA® TEFLON® με κάλυψη, άλλα κατόπιν αιτήματος
Θερμοκρασία διαδικασίας ¥195,5 έως 121,1 °C (¥320 έως 250 °F) έως 427 °C (800 °F) με επιλογές
Πίεση επεξεργασίας ¥1,0 έως 124,1 bar @ 149 °C (¥14,7 έως 1800 psig @ 300 °F) 165,47 bar (2400 psig) μέγιστη με τον τύπο ανιχνευτή HP
μήκος του ανιχνευτή 304,8 mm έως 9,14 m (1 έως 30 ft) 22,86 m (75 ft) μέγιστο w/ W7 ευέλικτος ανιχνευτής σε πηγή αισθητήρα
Διάρκεια ανιχνευτή
ανοχή
±3,2 mm (0,125 ίντσες) έως 3,0 m (10 πόδια) · ±6,4 mm (0,25 ίντσες) έως 6,0 m (20 πόδια) ·
± 9,0 mm (0,35 ίντσες) έως 9,0 m (29,5 ft) · +/ ̇ 25,4 mm (1,0 ίντσες) έως 22,86 m (75 ft)
Εγκατάσταση 3⁄4 σε MNPT πρίζες συμπίεσης, συσσωρευτές με νήματα, χαλαρές φλάντζες και συγκολλημένες φλάντζες
Διαθέσιμες επίσης συνδέσεις διεργασίας
Επικεφαλής
