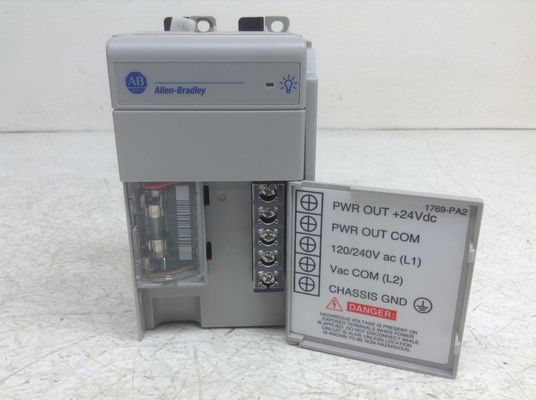

1769-PA2 Μονάδα τροφοδοσίας CompactLogix

Περιγραφή: Το 1769-PA2 είναι μια τροφοδοσία 1769 CompactLogix.Έχει ισχύ 20,0A σε 5,0V και 0,8A σε 24VDC.

Το 1769-PA2 είναι μια τροφοδοσία ηλεκτρικής ενέργειας I/O CompactLogix.Παρέχει ενέργεια στις μονάδες που συνδέονται και στις δύο κατευθύνσεις της μονάδας που είναι εγκατεστημένη σε ένα σύστημα λαμβάνοντας υπόψη την απαιτούμενη ονομαστική απόσταση τροφοδοσίας.

Όταν τοποθετείται κατά μήκος ενός συγκροτήματος ελεγκτή CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysΜέχρι οκτώ (8) 1769 μονάδες μπορούν να εγκατασταθούν και στις δύο πλευρές αυτής της τροφοδοσίας.

Το απαιτούμενο εύρος τάσης εισόδου για αυτή την παροχή ενέργειας είναι 85-265VAC με συχνότητα 47-63 Hz. Έχει ισχύ ισχύος 2,0A σε 5VDC και 0,8A σε 24VDC.Η εν λόγω μονάδα είναι εξοπλισμένη με εσωτερική ασφάλεια που μπορεί να αντικατασταθεί με Wickmann 19195-3.15A ή Littelfuse 02183.15MXP.

Η τροφοδοσία αυτή έχει διαστάσεις 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 ίντσες) και περίπου βάρος 525 g (1.16 lb).η εν λόγω μονάδα τροφοδοσίας υποστηρίζει επίσης την εγκατάσταση σε DIN ή απευθείας σε πλάκα στερέωσης.

Αυτή η πηγή ενέργειας είναι UL καταχωρισμένη για επικίνδυνες τοποθεσίες κατηγορίας 1, κατηγορίας 2 ομάδας A,B,C,D, πιστοποιημένη για τις ΗΠΑ και τον Καναδά.AS/NZS CISPR 11· Βιομηχανικές εκπομπές και συμμόρφωση με την οδηγία EMC της Ευρωπαϊκής Ένωσης 2004/108/ΕΚ.

Το 1769-PA2 είναι μια πηγή ρεύματος 1769 CompactLogix, κατασκευασμένη από την.

Κατά την εγκατάσταση του 1769-PA2, πρέπει να υπάρχει ένα διαχωριστικό χώρο 50 χιλιοστών μεταξύ του και του κοντινού εξοπλισμού, ώστε να αερίζεται σωστά.Βεβαιωθείτε ότι δεν υπάρχει στατικήΠρέπει να αποφεύγεται η υπερβολική θερμότητα, διότι αυτό θα μπορούσε να προκαλέσει βλάβη σε ολόκληρο το σύστημα τροφοδοσίας.Όταν η θερμοκρασία του περιβάλλοντος είναι υπερβολικά υψηλήΗ μονάδα 1769-PA2 είναι μια ανοιχτή πηγή ενέργειας που δεν διαθέτει περίβλημα.
Η τροφοδοσία 1769-PA2 μπορεί επίσης να τοποθετηθεί σε σιδηρόδρομο DIN. Ένα σημαντικό πράγμα που πρέπει να σημειωθεί κατά την εγκατάσταση αυτής της μονάδας τροφοδοσίας είναι ότι πρέπει να γείρεται.πρέπει να χρησιμοποιείται καλώδιο 14 AWG και τα καλώδια πρέπει να είναι όσο το δυνατόν συντομότεραΟ συνιστώμενος τύπος καλωδίου είναι ένας χαλκός καλωδίου με αντίσταση τουλάχιστον 90 βαθμών Κελσίου.Συνιστάται η τοποθέτηση της συμπαγής παροχής ισχύος επέκτασης I/O 1769-PA2 σε περίβλημα που προστατεύει τη μονάδα από διαβρωτική ατμόσφαιρα ή ρύπους που ενδέχεται να προέρχονται από τον ανοιχτό αέραΕάν χρησιμοποιείται σε ένα περίβλημα, συνιστάται η χρήση κλιματιστικών για την καταπολέμηση της θερμότητας γύρω από το περίβλημα.Το 1769-PA2 συμπαγές παροχή ισχύος επέκτασης I / O έρχεται με μια ασφάλεια που προσφέρει προστασία από τις ανώμαλες γραμμές transients και τα ρεύματα βραχυκυκλώματοςΗ μονάδα 1769-PA2 λειτουργεί με 120-240 Volts AC ισχύς εισόδου σε συχνότητα μεταξύ 47 και 63 Hertz.που διευκολύνει την αποστολή.
