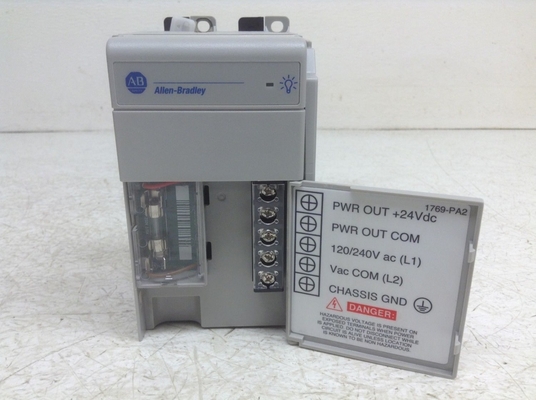

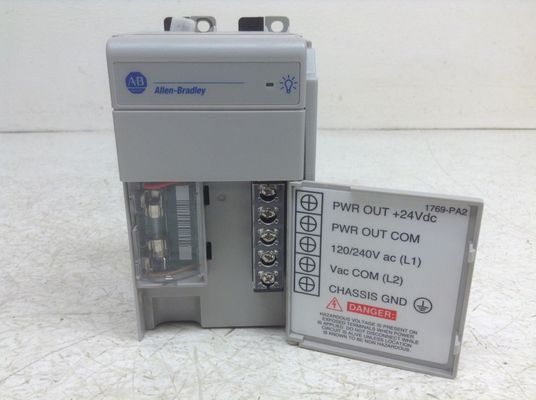

1769-PA2 CompactLogix ALLEN BRADLEY Ενότητα τροφοδοσίας

Περιγραφή: Η Allen-Bradley 1769-PA2 είναι μια τροφοδοσία 1769 CompactLogix.Έχει ισχύ 20,0A σε 5,0V και 0,8A σε 24VDC.

Ο Allen-Bradley 1769-PA2 είναι μια τροφοδοσία ηλεκτρικής ενέργειας I/O CompactLogix.Παρέχει ενέργεια στις μονάδες που συνδέονται και στις δύο κατευθύνσεις της μονάδας που είναι εγκατεστημένη σε ένα σύστημα, λαμβάνοντας υπόψη την απαιτούμενη ονομαστική απόσταση τροφοδοσίας.

Όταν τοποθετείται κατά μήκος ενός συγκροτήματος ελεγκτή CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysΜέχρι οκτώ (8) 1769 μονάδες μπορούν να εγκατασταθούν και στις δύο πλευρές αυτής της τροφοδοσίας.

Το απαιτούμενο εύρος τάσης εισόδου για αυτή την παροχή ενέργειας είναι 85-265VAC με συχνότητα 47-63 Hz. Έχει ισχύ ισχύος 2,0A σε 5VDC και 0,8A σε 24VDC.Η εν λόγω μονάδα είναι εξοπλισμένη με εσωτερική ασφάλεια που μπορεί να αντικατασταθεί με Wickmann 19195-3.15A ή Littelfuse 02183.15MXP.

Η τροφοδοσία αυτή έχει διαστάσεις 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 ίντσες) και περίπου βάρος 525 g (1.16 lb).η εν λόγω μονάδα τροφοδοσίας υποστηρίζει επίσης την εγκατάσταση σε DIN ή απευθείας σε πλάκα στερέωσης.

Αυτή η πηγή ενέργειας είναι UL καταχωρισμένη για επικίνδυνες τοποθεσίες κατηγορίας 1, κατηγορίας 2 ομάδας A,B,C,D, πιστοποιημένη για τις ΗΠΑ και τον Καναδά.AS/NZS CISPR 11· Βιομηχανικές εκπομπές και συμμόρφωση με την οδηγία EMC της Ευρωπαϊκής Ένωσης 2004/108/ΕΚ.

Το 1769-PA2 είναι μια τροφοδοσία 1769 CompactLogix, κατασκευασμένη από την Allen-Bradley.

Κατά την εγκατάσταση του Allen-Bradley 1769-PA2, πρέπει να αφεθεί 50 χιλιοστά απόσταση μεταξύ του και του κοντινού εξοπλισμού για να αεριστεί σωστά.κατά την τοποθέτηση της μονάδας τροφοδοσίας, βεβαιωθείτε ότι καμία στατική, υπεριώδης ακτινοβολία ή υπολείμματα δεν θα αγγίξουν τη μονάδα κατά την εγκατάσταση ή τη λειτουργία.Πρέπει να αποφεύγεται η υπερβολική θερμότητα, δεδομένου ότι μπορεί να προκαλέσει βλάβη σε ολόκληρη τη μονάδα τροφοδοσίαςΌταν η θερμοκρασία του περιβάλλοντος είναι υπερβολικά υψηλή, πρέπει να εφαρμόζονται διάφορες μεθόδοι εξαερισμού.
Το Allen-Bradley 1769-PA2 τροφοδοσία μπορεί επίσης να τοποθετηθεί σε μια DIN σιδηρόδρομο.Κατά τη σύνδεση της μονάδαςΤο συνιστώμενο είδος καλωδίου είναι ένα χαλκό με αντίσταση τουλάχιστον 90 βαθμών Κελσίου. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airΕάν χρησιμοποιείται σε ένα περίβλημα, συνιστάται η χρήση κλιματιστικών για την καταπολέμηση της θερμότητας γύρω από το περίβλημα.Το Allen-Bradley 1769-PA2 συμπαγές παροχή ισχύος επέκτασης I / O έρχεται με μια ασφάλεια που προσφέρει προστασία από τις ανώμαλες μεταβατικές γραμμές και τα ρεύματα βραχυκυκλώματοςΗ μονάδα 1769-PA2 λειτουργεί με 120-240 Volts AC ισχύς εισόδου σε συχνότητα μεταξύ 47 και 63 Hertz.που διευκολύνει την αποστολή.
