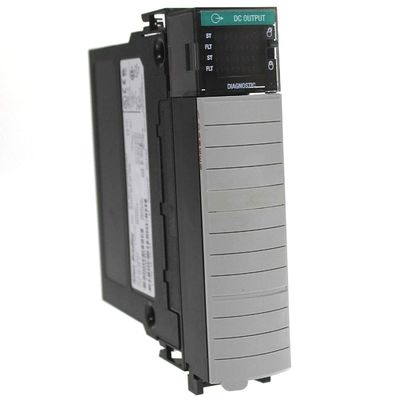

1756-OB16D ControlLogix 16 σημεία 24VDC μονάδα Ψηφιακής Εξόδου

Το 1756-0B1 6D είναι μια μονάδα διαγνωστικής εξόδου DC ControlLogix. Διαθέτει 16 διαγνωστικές εισόδους, κάθε ομάδα 8 σημείων ασφαλισμένη με βάση κάθε βαθμολογία. Μπορείτε να την εγκαταστήσετε σε οποιαδήποτε διαθέσιμη υποδοχή σε ένα πλαίσιο συμβατό με Controllogix. Ωστόσο, για αυτόν τον σκοπό απαιτείται ένα αποσπώμενο περίβλημα καλωδίωσης 36-bit (RTB). Το RTB μπορεί να είναι TBCH του 1756 ή TBS6H του 1756. Πριν εγκαταστήσετε μια μονάδα με RTB, βεβαιωθείτε ότι το πλαίσιο και το τροφοδοτικό είναι εγκατεστημένα και γειωμένα.

Η μονάδα 1756-0B1 6D μοιράζεται τα ακόλουθα χαρακτηριστικά με άλλες μονάδες εξόδου: ηχώ δεδομένων εξόδου, πολλαπλή πυκνότητα σημείων εξόδου, διαμορφώσιμες καταστάσεις εξόδου σε επίπεδο σημείου, ηλεκτρονική ασφάλιση και απομονωμένες και μη απομονωμένες μονάδες εξόδου. Σας επιτρέπει επίσης να διαμορφώσετε διάφορες λειτουργίες της μονάδας, ειδικά την ανίχνευση χωρίς φορτίο, την ανίχνευση επαλήθευσης εξόδου, την κατάσταση εξόδου σε κατάσταση σφάλματος, την κατάσταση εξόδου σε κατάσταση προγράμματος, τη μετάβαση από την κατάσταση προγράμματος στην κατάσταση σφάλματος και τους διαγνωστικούς αναστολείς.

Η λειτουργία διάγνωσης βραχείας διαδρομής της μονάδας 1756-0B1 6D είναι 8 αμπέρ στα 180 ms (ελάχιστο) και 10 αμπέρ στα 120 ms (ελάχιστο). Η λειτουργία χωρίς φορτίο χρησιμοποιείται μόνο για την ανίχνευση κατάστασης απενεργοποίησης και η επαλήθευση εξόδου χρησιμοποιείται μόνο για την ανίχνευση κατάστασης ενεργοποίησης. Ο παλμικός έλεγχος έχει μέγιστο πλάτος παλμού που μπορεί να διαμορφωθεί από τον χρήστη. Η μονάδα σας επιτρέπει επίσης να διαμορφώσετε την κατάσταση σφάλματος κάθε σημείου και την κατάσταση λειτουργίας προγράμματος κάθε σημείου, όπου η προεπιλογή έχει οριστεί σε “απενεργοποιημένο” και οι άλλες επιλογές είναι “Ενεργοποιημένο” και “Διατήρηση Τελευταίας” Αυτή η μονάδα εξόδου έχει εύρος τάσης λειτουργίας από 19,2 έως 30 βολτ DC και κατηγορία τάσης τροφοδοσίας 24 βολτ DC. Έχει επίσης ελάχιστο ρεύμα φορτίου 3 mA ανά σημείο, μέγιστο ρεύμα διαρροής κατάστασης απενεργοποίησης 1 mA ανά σημείο και DC 1,2V (με μέγιστη πτώση τάσης κατάστασης ενεργοποίησης 2 A). Το ρεύμα του οπίσθιου πλαισίου είναι 140 mA στα 24V DC, 250 mA στα 5,1V DC, και η συνολική ισχύς του οπίσθιου πλαισίου είναι 4,64W. Οι γραμμικές βαθμονομημένες τιμές ρεύματος εξόδου είναι έως 2 A στους 30 βαθμούς Κελσίου (80 βαθμούς Φαρενάιτ), 1 A ανά σημείο στους 60 βαθμούς Κελσίου (140 βαθμούς Φαρενάιτ) και 8 A ανά μονάδα στους 30 βαθμούς Κελσίου και 4A στους 60 βαθμούς Κελσίου. Το ρεύμα υπερτάσεων σε κάθε σημείο 1756-0B1 6D είναι 4A για κάθε μονάδα 10 ms και μπορεί να επαναληφθεί – φορές ανά δευτερόλεπτο. Η τάση απομόνωσης μεταξύ της ομάδας και του χρήστη και του συστήματος δοκιμάστηκε για 1 δευτερόλεπτο στα 2546V, με μέγιστη συνεχή τάση AC 250V και για τα δύο.

Έχει ονομαστικό χρόνο καθυστέρησης εξόδου 55s, μέγιστο 1 ms από απενεργοποιημένο σε ενεργοποιημένο, ονομαστική τιμή 630 s και μέγιστο 5 ms από ενεργοποιημένο σε απενεργοποιημένο. Οι θερμοκρασίες λειτουργίας κυμαίνονται από 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Φαρενάιτ) και οι θερμοκρασίες αποθήκευσης από -40 έως 85 βαθμούς Κελσίου (40 έως 185 βαθμούς Φαρενάιτ).
