1756-OB16D ControlLogix 16 Pt 24VDC D/O Μοντέλο

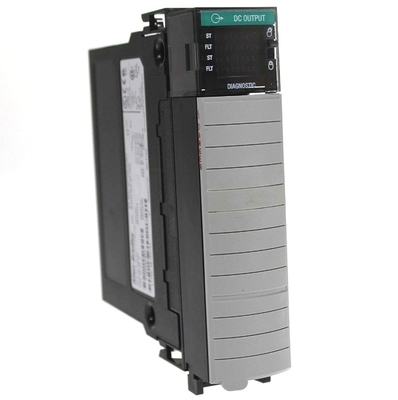

Το Allen-Bradley 1756-0B1 6D είναι μια διαγνωστική μονάδα εξόδου DC ControlLogix.Μπορείτε να το εγκαταστήσετε σε οποιαδήποτε διαθέσιμη θέση σε ένα συμβατό πλαίσιο ControllogixΩστόσο, για τον σκοπό αυτό απαιτείται ένα 36-bit αφαιρούμενο κιβώτιο καλωδίωσης (RTB). Το RTB μπορεί να είναι TBCH του 1756 ή TBS6H του 1756.να εξασφαλίζει ότι το πλαίσιο και η τροφοδοσία ισχύος είναι εγκατεστημένα και γειωμένα.

Η μονάδα 1756-0B1 6D μοιράζεται τα ακόλουθα χαρακτηριστικά με άλλες μονάδες εξόδου: ηχώ δεδομένων εξόδου, πολλαπλή πυκνότητα σημείων εξόδου, ρυθμιζόμενες καταστάσεις εξόδου επιπέδου σημείων, ηλεκτρονική σύντηξη,και απομονωμένες και μη απομονωμένες μονάδες εξόδου. Επιτρέπει επίσης να ρυθμίσετε διάφορες λειτουργίες της ενότητας, ειδικά ανίχνευση χωρίς φορτίο, ανίχνευση επαλήθευσης εξόδου, κατάσταση εξόδου σε κατάσταση σφάλματος, κατάσταση εξόδου σε κατάσταση προγράμματος,μετάβαση από κατάσταση προγράμματος σε κατάσταση σφάλματος, και διαγνωστικές κλειδαριές.

Η διαγνωστική λειτουργία μικρής ροής της μονάδας 1756-0B1 6D είναι 8 άμπερες σε 180 ms (ελάχιστο) και 10 άμπερες σε 120 ms (ελάχιστο). Η λειτουργία μη φορτίου χρησιμοποιείται μόνο για ανίχνευση κατάστασης απενεργοποίησης,και η επαλήθευση της εξόδου χρησιμοποιείται μόνο για ανίχνευση κατάστασης λειτουργίαςΗ δοκιμή παλμού έχει ένα μέγιστο πλάτος παλμού που μπορεί να ρυθμιστεί από τον χρήστη.όπου η προεπιλεγμένη τιμή είναι "off" και οι άλλες επιλογές είναι "on" και "hold last". Η μονάδα εξόδου έχει εύρος τάσης λειτουργίας 19Έχει επίσης ένα ελάχιστο ρεύμα φορτίου 3 mA ανά σημείο, ένα μέγιστο ρεύμα διαρροής εκτός κατάστασης 1 mA ανά σημείο και ένα DC 1.2V (με μέγιστη πτώση τάσης 2A)Το ρεύμα του backplane είναι 140 mA σε 24V DC, 250 mA σε 5.1V DC, και η συνολική ισχύς του backplane είναι 4,64W.Η γραμμική εκπομπή της εκπομπής είναι μέχρι 2 A στους 30 βαθμούς Κελσίου (80 βαθμούς Φαρενάιτ), 1 A ανά σημείο στους 60 βαθμούς Κελσίου (140 βαθμούς Φαρενάιτ), και 8 A ανά μονάδα στους 30 βαθμούς Κελσίου και 4A στους 60 βαθμούς Κελσίου.Το ρεύμα υπερεκτάσεως σε κάθε σημείο 1756-0B1 6D είναι 4A για κάθε 10 ms μονάδα και μπορεί να επαναληφθεί ̇ φορές ανά δευτερόλεπτοΗ τάση απομόνωσης μεταξύ της ομάδας και του χρήστη και του συστήματος δοκιμάστηκε για 1 δευτερόλεπτο σε 2546 V, με μέγιστη συνεχής τάση εναλλασσόμενου ρεύματος 250 V και για τους δύο.

Έχει ονομαστικό χρόνο καθυστέρησης εξόδου 55 δευτερόλεπτα, μέγιστο 1 ms από την ανάκτηση έως την ανάκτηση, ονομαστική τιμή 630 s και μέγιστο 5 ms από την ανάκτηση έως την ανάκτηση.Οι θερμοκρασίες λειτουργίας κυμαίνονται από 0 έως 60 βαθμούς Κελσίου και οι θερμοκρασίες αποθήκευσης από -40 έως 85 βαθμούς Κελσίου.
