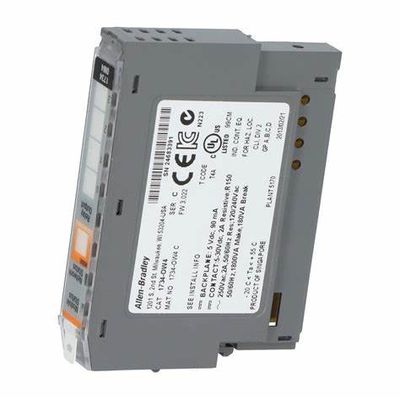

1734-OW4 Modulo di Uscita Discreta con Quattro (4) Poli Singoli

Το 1734-OW4 είναι μια μονάδα POINT O/I. Αυτή η μονάδα είναι μια διακριτή μονάδα εξόδου με τέσσερις (4) επαφές Μονής Πόλωσης, Μονής Ροής (SPST) Κανονικά Ανοιχτές (N.O.). Αυτές οι επαφές εξόδου είναι επαφές χωρίς τάση και υποστηρίζουν λειτουργία με τάσεις 5-30 VDC, 120 VAC και 250 VAC. Έχει συμπαγή και μικρό σχεδιασμό, ιδανικό για την υλοποίηση αρχιτεκτονικής κατανεμημένης I/O και υποστηρίζει εγκατάσταση σε ράγα DIN και συνδέεται με την κατάλληλη βάση ακροδεκτών για την καλωδίωση σήματος και τροφοδοσίας με τις αντίστοιχες βάσεις όπως 1734-TB, 1734-TBS, 1734-TOP ή 1734-TOPS.

Οι επαφές εξόδου του 1734-OW4 παρουσιάζουν καθυστέρηση μετάβασης σήματος από ON σε OFF 26 ms με αρχική αντίσταση επαφής 30 mΩ. Για τη λειτουργία αυτής της συσκευής, πρέπει να της διατεθεί ρεύμα POINTBus 80 mA, ενώ η κατανάλωση ισχύος της μονάδας είναι 0,5 W και η θερμική διάχυση 1,7 BTU/Hr.

Το 1734-OW4 υποστηρίζει οποιονδήποτε διαθέσιμο προσαρμογέα επικοινωνίας POINT I/O, όπως προσαρμογείς Ethernet, ControlNet και ProfiBus. Αυτοί οι προσαρμογείς επιτρέπουν στο 1734-OW4 να λαμβάνει εντολές από ελεγκτές συνεργάτες, όπως ControlLogix και CompactLogix, και να υλοποιεί την ακολουθία αυτοματισμού. Επιπλέον, μπορεί να συνδυαστεί με οποιεσδήποτε άλλες μονάδες POINT I/O για την επίτευξη της απαιτούμενης I/O.

Το 1734-OW4 έχει απαιτήσεις θερμοκρασίας λειτουργίας -20…55 βαθμούς C (-4…131 βαθμούς F) και θερμοκρασία μη λειτουργίας -40…85 βαθμούς C (-40…185 βαθμούς F), ενώ η σχετική υγρασία είναι 5-95%, χωρίς συμπύκνωση.

Η μονάδα 1734-OW4 POINT I/O 4 Relay Output Module είναι μια ηλεκτρονική μονάδα που διαθέτει 4 ανοιχτές ηλεκτρομηχανικές εξόδους ρελέ με χρόνο καθυστέρησης εξόδου 20ms από ON σε OFF. Έχει μέγιστο ρεύμα διαρροής σε κατάσταση OFF 1,2 mA @ 240V AC μέσω αντίστασης εκφόρτισης. Το 1734-OW4 έχει αντίσταση επαφής 30mΩ, με κατανάλωση ισχύος 0,5W και ισοδύναμη θερμική διάχυση 1,7 BTU/hr. Το ρεύμα POINT BUS είναι 80mA με τροφοδοσία backplane 5V DC, και μπορεί να εγκατασταθεί σε οποιαδήποτε από τις 4 μονάδες βάσης ακροδεκτών 1734.

Το 1734-OW4 τοποθετείται σε ράγα DIN χρησιμοποιώντας τις βίδες της βάσης ακροδεκτών, όπως καθορίζεται από το μπλοκ βάσης. Έχει ονομαστική τιμή επαφής 120-240V AC στα 2A και τάση απομόνωσης 250V, δοκιμασμένη στα 2550V DC για 60 δευτερόλεπτα μεταξύ του πεδίου και του συστήματος και μεταξύ των σετ επαφών. Το 1734-OW4 έχει μέγιστη συχνότητα μεταγωγής 1 λειτουργία ανά 3 δευτερόλεπτα, και εξαρτάται από το φορτίο, με προσδόκιμο ζωής ηλεκτρικής επαφής 100.000 κύκλων, ανάλογα με το φορτίο. Έχει οριστεί με κωδικό θερμοκρασίας T4 και T4A, και η μονάδα έχει τύπο περιβλήματος ανοιχτού τύπου. Έχει κατηγορία καλωδίου σήματος ON μονής καλωδίωσης με συμπαγές και πολύκλωνο χάλκινο σύρμα 0,25-2,5mm2 (22-14 AWG) με ονομαστική τιμή 85 βαθμούς C. Το 1734-OW4 έχει θερμοκρασία λειτουργίας μεταξύ -20 και 55 βαθμών C (-4 και 131 βαθμών F) σε υγρασία 5-95% χωρίς συμπύκνωση. Έχει ονομαστική τιμή αντοχής σε κρούση 30G και σε δόνηση 5G (10-500Hz). Κάθε έξοδος της μονάδας 1734-OW4 Digital Contact Module έχει ονομαστική τιμή 240VDC RMS στα 2A και το ρεύμα εξαρτάται από το φορτίο. Έχει 4 εξόδους ρελέ N.O. και ρεύμα POINTBus 80 milliamps με μέγιστη κατανάλωση ισχύος 0,5 Watts.
