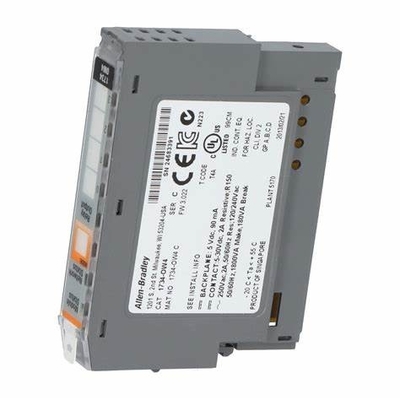

1734-OW4 ALLEN BRADLEY Διακριτή μονάδα εξόδου με τέσσερις (4) μονοπόλους

Το Allen-Bradley 1734-OW4 είναι μια μονάδα POINT O / I. Αυτή η μονάδα είναι μια διακριτή μονάδα εξόδου με τέσσερις (4) επαφές με έναν μόνο πόλο, μία μόνο ρίψη (SPST).Αυτές οι εξόδους επαφής είναι επαφές χωρίς τάση και υποστηρίζει λειτουργούν με 5-30 VDCΗ συσκευή έχει ένα συμπαγές και μικρό σχεδιασμό. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP ή 1734-TOPS.

Οι εξόδοι επαφής 1734-OW4 παρουσιάζουν καθυστέρηση μετάβασης σήματος από ON σε OFF 26 ms με αρχική αντίσταση επαφής 30 m.πρέπει να χορηγείται με ρεύμα 80 mA POINTBus ενώ η διάχυση ισχύος της μονάδας είναι 0.5 W και θερμική διάσπαση 1,7 BTU/ώρα.

Το 1734-OW4 υποστηρίζει οποιονδήποτε διαθέσιμο προσαρμογέα επικοινωνίας POINT I/O, όπως προσαρμογείς Ethernet, ControlNet και ProfiBus.Αυτοί οι προσαρμογείς επιτρέπουν στο 1734-OW4 να λαμβάνει εντολές από εταίρους ελεγκτές όπως ControlLogix και CompactLogix και να εφαρμόζει τη σειρά αυτοματισμούΕπιπλέον, μπορεί να αναμειχθεί με οποιαδήποτε άλλη μονάδα I/O σημείου για την επίτευξη της απαιτούμενης I/O.

Το 1734-OW4 έχει λειτουργική θερμοκρασία -20...55 βαθμούς C (-4...131 βαθμούς F) και μη λειτουργική θερμοκρασία -40...85 βαθμούς C (-40...185 βαθμούς F), ενώ η σχετική υγρασία 5-95%,μη συμπυκνωτικά.

Το Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Module είναι μια ηλεκτρονική μονάδα που διαθέτει 4 ανοιχτές ηλεκτρομηχανικές εξόδους αναμετάδοσης με χρόνο καθυστέρησης εξόδου 20 ms από ON έως OFF.Έχει μέγιστο ρεύμα διαρροής εκτός λειτουργίας 1Το 1734-OW4 έχει αντίσταση επαφής 30 μμ, με διάχυση ισχύος 0,5 W σε ισοδύναμη θερμική διάχυση 1,7 BTU / h.Το ρεύμα του POINT BUS είναι 80mA με ισχύ 5V DC, και μπορεί να τοποθετηθεί σε οποιαδήποτε από τις 4 1734 βασικές τερματικές μονάδες.

Το 1734-OW4 είναι τοποθετημένο σε σιδηρόδρομο DIN χρησιμοποιώντας τις βίδες της βάσης του τερματικού σημείου, όπως καθορίζεται από το τετράγωνο βάσης.και τάση απομόνωσης 250V που δοκιμάζεται σε 2550V DC για 60 δευτερόλεπτα μεταξύ πεδίου και συστήματος και μεταξύ του συνόλου επαφώνΤο 1734-OW4 έχει μέγιστη συχνότητα εναλλαγής 1 λειτουργίας ανά 3 δευτερόλεπτα και εξαρτάται από το φορτίο, με διάρκεια ζωής ηλεκτρικής επαφής που εξαρτάται από το φορτίο 100.000 κύκλων.Ορίζεται με τους κωδικούς θερμοκρασίας T4 και T4AΗ ενότητα έχει ένα ενιαίο καλώδιο σήματος ON με στερεό καλώδιο χαλκού 0,25-2,5 mm2 (22-14 AWG) και ράβδους που έχουν ονομαστική θερμοκρασία 85 °C.Το 1734-OW4 έχει θερμοκρασία λειτουργίας μεταξύ -20 και 55 βαθμών. C (-4 και 131 βαθμοί F) σε υγρασία 5-95% χωρίς συμπύκνωση. Έχει βαθμό λειτουργικού σοκ 30G και σε δόνηση 5G (10-500Hz).Κάθε έξοδος του 1734-OW4 Digital Contact Module είναι ονομαστική 240VDC RMS σε 2A και το ρεύμα εξαρτάται από το φορτίοΈχει 4 έξοδα αναμετάδοσης N.O. και ρεύμα POINTBus 80 milliamps με μέγιστη διάχυση ισχύος 0,5 Watt.
