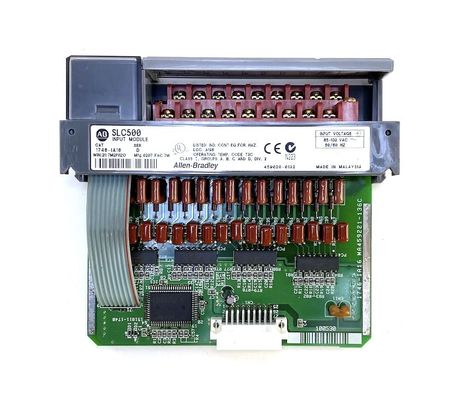

1746-IA16 AC Input Module Για το SLC 500

Το 1746-IA16 είναι μια μονάδα εισόδου AC συμβατή για χρήση ως εξάρτημα της πλατφόρμας ελεγκτή SLC 500. Αυτή η μονάδα εισόδου έχει δεκαέξι (16) κανάλια που δέχονται εύρος τάσης σήματος AC 85-132 VAC.

Οι μονάδες εισόδου είναι απαραίτητα εξαρτήματα οποιουδήποτε Προγραμματιζόμενου Λογικού Ελεγκτή (PLC), καθώς παρέχουν διεπαφή πραγματικού χρόνου με διακριτές συσκευές στη διαδικασία. Αντιπροσωπεύει την πραγματική κατάσταση των συσκευών σηματοδότησης για αναφορά στον ελεγκτή για την επεξεργασία της λογικής. Τα περισσότερα συστήματα PLC εκτελούν σάρωση εισόδου ως την κύρια φάση για την εκτέλεση ενός προγράμματος χρήστη. Εάν δεν ανιχνευθούν σήματα εισόδου, ο ελεγκτής δεν θα έχει αναφορά για την εκτέλεση του προγράμματος.

Αυτή η μονάδα εισόδου AC έχει είκοσι (20) ακροδέκτες. Όλοι οι ακροδέκτες χρησιμοποιούνται με τους ακροδέκτες 18 και 19 να λειτουργούν ως εσωτερικά συνδεδεμένοι κοινοί. Το μπλοκ ακροδεκτών αυτής της μονάδας είναι αφαιρούμενο, επιτρέποντας την αντικατάσταση της μονάδας εισόδου, εξαλείφοντας την ανάγκη επανασύνδεσης των τερματισμών εισόδου.

Έχει ρυθμιζόμενες παραμέτρους για τη λεπτομερή ρύθμιση της λειτουργίας της μονάδας. Δεν υπάρχει όριο στην εγκατάσταση του 1746-IA16, εφόσον το πλαίσιο έχει διαθέσιμες υποδοχές για την υποστήριξη της εγκατάστασης. Αυτή η μονάδα μπορεί να εγκατασταθεί σε ελεγκτή σταθερού υλικού ή αρθρωτού υλικού, τοπικά ή σε επέκταση.

Αυτή η μονάδα ανήκει στις μονάδες εισόδου AC SLC 500 με κατηγορία τάσης λειτουργίας 100-120VAC. Για λειτουργία τάσης 200/240VAC, ο αντίστοιχος αριθμός εξαρτήματος είναι 17460IM16. Και οι δύο μονάδες δεν προσφέρουν εσωτερικά κυκλώματα προστασίας. Οποιαδήποτε συσκευή εισόδου AC που θα τερματιστεί σε αυτήν τη μονάδα πρέπει να είναι συμβατή με το ρεύμα εκκίνησης του κυκλώματος εισόδου SLC 500.

Το 1746-IA16 ζυγίζει 0,34 κιλά και έχει διαστάσεις 5 x 2 x 6 (13 cm x 5 cm x 15 cm). Η μονάδα ελεγκτή έχει 0,27 Watt ανά σημείο με ελάχιστο έως 0,425 Watt και συνολικά 4,8 Watt. Η μονάδα έχει κατηγορία τάσης σήματος εισόδου 100 – 120V AC με 16 σημεία ανά κοινό και 16 εισόδους. Το 1746-IA16 είναι μια γενικής χρήσης εφαρμογή εισόδου. Η τοποθέτηση είναι τύπου πλαισίου και έχει 16 κανάλια. Το εύρος τάσης λειτουργίας κυμαίνεται από 85 – 132V AC σήμα εισόδου. Έχει μια ψηφιακή μονάδα εισόδου AC 16 καναλιών για προγραμματιζόμενο ελεγκτή. Η τάση λειτουργίας είναι 85 – 132V AC σε συχνότητα λειτουργίας 47 – 63 Hz. Η κατανάλωση ρεύματος του back-plane στα 5V DC είναι 0,085 mA και είναι 0,0 A στα 24V DC.

Το σήμα για την καθυστέρηση ON είναι στο μέγιστο στα 35 ms και το σήμα για την καθυστέρηση OFF είναι στο μέγιστο στα 45 ms. Ενώ η μέγιστη τάση κατάστασης OFF φτάνει τα 30V AC και το ρεύμα κατάστασης OFF είναι 2 mA. Το ρεύμα εισόδου στα 120V AC είναι 12 mA ονομαστικό. Το 1746-IA16 έχει διάρκεια χρόνου ρεύματος εκκίνησης στο μέγιστο έως 500 μικροδευτερόλεπτα και μέγιστο ρεύμα εκκίνησης 0,8 mA.
