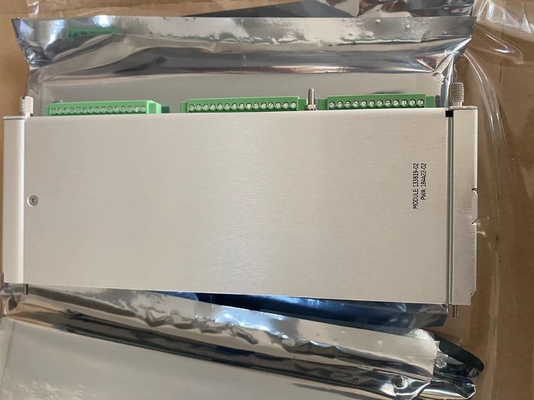

3500/61 133819-02 - Μονάδα ΕΤΔ/ΤΚ TEMP I/O

Ειδικές προδιαγραφές

Αριθμός μέρους: 133819-02
Κατασκευαστής: Bently Nevada
Σειρά: 3500
Τύπος προϊόντος: Μονάδα ΕΤΔ/TC Temp I/O
Διαθεσιμότητα: σε αποθέματα
Χώρα κατασκευής: ΗΠΑ

Το 133819-02 είναι ένα RTD/TC Temp I/O Module που αναπτύχθηκε από την General Electric.Είναι μια 3500/61 RTD/TC μη απομονωμένη μονάδα I/O με εσωτερικούς τερματισμούς.το σύστημα λειτουργεί με παρακολούθηση της θερμοκρασίας και λαμβάνει τόσο τον ανιχνευτή θερμοκρασίας ResistanceTemperature Detector όσο και τις εισόδους θερμοκρασίας θερμοσύνδεσηςΟι μονάδες του συστήματος συντελούν αυτές τις εισροές, τις συγκρίνουν με προγραμματιζόμενα από τον χρήστη σημεία συναγερμού.

133819-02 Λειτουργική περιγραφή

• Οι εισροές θερμοκρασίας του θερμοσύνδεσμου (TC) και του ανιχνευτή θερμοκρασίας αντίστασης (RTD) υποστηρίζονται και οι δύο από τις μονάδες παρακολούθησης θερμοκρασίας της σειράς GE / Bently Nevada 3500/60 και 3500/61,που προσφέρουν έξι κανάλια παρακολούθησης της θερμοκρασίαςΟι εν λόγω εισροές συγκρίνονται υπό όρους με προγραμματιζόμενα από τον χρήστη σημεία ρυθμίσεως συναγερμού από τις μονάδες.Η μόνη διαφορά μεταξύ του 3500/60 και του 3500/61 είναι ότι το τελευταίο έχει έξοδα καταγραφής για κάθε ένα από τα έξι κανάλια του, ενώ η πρώτη δεν το κάνει.
• Χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack, ο χρήστης ρυθμίζει τις ενότητες για τη διενέργεια μετρήσεων θερμοκρασίας RTD ή TC.Υπάρχουν παραλλαγές αρκετών μονάδων I/O που είναι RTD/TC μη απομονωμένες ή TC απομονωμένεςΗ μη απομονωμένη έκδοση RTD/TC μπορεί να ρυθμιστεί ώστε να λαμβάνει εισροές που είναι είτε TC, RTD, είτε συνδυασμός TC και RTD.Η απομόνωση καναλιού σε κανάλι 250 Vdc παρέχεται από την απομονωμένη έκδοση TC για προστασία από εξωτερικές παρεμβολές.
• Οι ανιχνευτές θερμοκρασίας πρέπει να τοποθετούνται ο ένας δίπλα στον άλλο σε ομάδες τριών όταν χρησιμοποιούνται σε εγκατάσταση τριπλής αθροιστικής υπερβολής (TMR).Το σύστημα χρησιμοποιεί δύο διαφορετικές μεθόδους ψηφοφορίας, όταν έχει ρυθμιστεί με αυτόν τον τρόπο, για να εξασφαλιστεί η ακρίβεια και να αποφευχθούν οι αποτυχίες ενός σημείου.

133819-02 Χαρακτηριστικά

• Εάν το σύστημα 3500 λειτουργεί σε περιβάλλον με θερμοκρασία περιβάλλοντος άνω των +35C,το διαθέσιμο εύρος πλήρους κλίμακας θα μειωθεί όταν χρησιμοποιείται μία από τις μονωμένες μονάδες I/O θερμοσύνδεσης (επιλογή παραγγελίας -03 ή -04).
• Το εύρος θα μειωθεί σε -76F έως +1832F ή -60C έως +1000C. Το σύστημα δεν θα λειτουργήσει αποτελεσματικά σε αυτή την κατάσταση, επομένως δεν θα πρέπει να ρυθμιστεί για να λειτουργεί με αυτές τις ρυθμίσεις.Το λογισμικό διαμόρφωσης ράκα θα επιτρέψει στον χρήστη να διαμορφώσει ένα κανάλι μέχρι -100C

Χαρακτηριστικά του προϊόντος

• 6 Δίαυλοι παρακολούθησης της θερμοκρασίας
• Εισόδους θερμοκρασίας: Οι εξόδοι ανίχνευσης θερμοκρασίας (RTD) και καταγραφής θερμοσύνδεσης (TC) κάθε καναλιού (3500/61)
• Εκδόσεις που είναι RTD/TC μη απομονωμένες ή TC απομονωμένες
