Μοντέλο ελέγχου αναμεταδότησης 4 καναλιών

Περιγραφή:

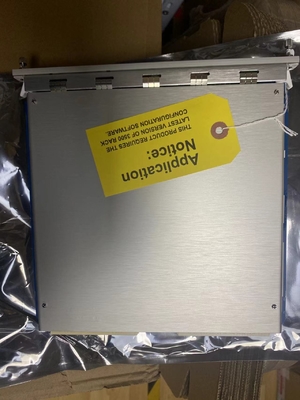

Το Bentley Nevada 3500/32M149986-02Η 4-Channel Relay Module είναι μια ενότητα πλήρους ύψους που παρέχει τέσσερις εξόδους αναμετάδοσης.Κάθε έξοδος ρελέ στην 4-Channel Relay Module μπορεί να προγραμματιστεί ανεξάρτητα για την εκτέλεση λογικής ψηφοφορίαςΕπιπλέον, κάθε ρελέ περιλαμβάνει λογική συναγερμού.

Ο προγραμματισμός της λογικής κίνησης συναγερμού χρησιμοποιεί τη λογική AND και OR και μπορεί να ενσωματώσει συναγερτικές εισροές όπως καταστάσεις συναγερμού και κινδύνου, σήματα όχι-OK,ή μεμονωμένα PPL από οποιοδήποτε κανάλι οθόνης ή οποιοδήποτε συνδυασμό κανάλων οθόνης στο ράφι. Μπορείτε να προσαρμόσετε αυτό το Drive συναγερμού για να ταιριάζει με τις ειδικές ανάγκες της εφαρμογής σας χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack.

Προδιαγραφές:

Εισόδους:

• Καταναλώσεις ενέργειας: 5,8 W τυπικά

Αποδόσεις:

• ΟΚ LED: φωτίζει όταν η μονάδα λειτουργεί σωστά.
• TX/RX LED: αναβοσβήνει για την ένδειξη της ορθής επικοινωνίας μεταξύ της εν λόγω μονάδας και άλλων μονάδων εντός του ράφου.
• CH ALARM LED: φωτίζει για να υποδεικνύει ότι το κανάλι αναμετάδοσης βρίσκεται σε κατάσταση συναγερμού.

Αναμεταδιδαστές:

• Τύπος: Μονόπολοι, διπλής ρίψης (SPDT) ρελέα
• Περιβαλλοντική σφράγιση: σφραγισμένη με επόξυ
• Υποστείλτης τόξου: 250 Vrms, εγκατεστημένος ως πρότυπο
• Ζωή επαφής: 100.000 κύκλους @ 5 A, 24 Vdc ή 240 Vac
• Λειτουργία: Κάθε ρελέ των τεσσάρων καναλιών είναι διακόπτης επιλέξιμος για κανονικά απενεργοποιημένο ή κανονικά ενεργοποιημένο.

Περιβαλλοντικά όρια:

• Θερμοκρασία λειτουργίας: -30 °C έως +65 °C (-22 °F έως +150 °F)
• Θερμοκρασία αποθήκευσης: -40 °C έως +85 °C (-40 °F έως +185 °F)
• Ενυδάτωση: 95%, μη συμπυκνωτική

Φυσικά χαρακτηριστικά: Κεντρική ενότητα:

• Μέγεθος (ύψος x πλάτος x βάθος): 241 mm x 24,4 mm x 242 mm (9,50 ίντσες x 0,96 ίντσες x 9,52 ίντσες)
• Βάρος: 0,7 kg (1.6 lb.)

Μονάδα Ε/Υ:

• Διαστάσεις (ύψος x πλάτος x βάθος): 241 mm x 24,4 mm x 99,1 mm (9,50 ίντσες x 0,96 ίντσες x 3,90 ίντσες).
• Βάρος: 0,4 kg (1.0 lb)

Απαιτήσεις για χώρο στα ράφια:

• Κεντρική μονάδα: 1 μπροστινή θέση πλήρους ύψους.
• Μονούλες I/O: 1 πίσω θέση πλήρους ύψους.

Δυναμικές επαφών για τα τυποποιημένα συστήματα: τυποποιημένοι αναμεταδότες:

• Ελάχιστο ρεύμα διακόπτη: 100 mA @ 12 Vdc
• Προδιαγραφές συνεχούς ρεύματος (Αντίσταση φορτίου):
  • Μέγιστο διακόπτη ρεύματος: 2 A @ 0V έως 30 Vdc
  • 00,75 A @ 48 Vdc
  • 0.2 A @ 125 Vdc
• Μέγιστη τάση διακόπτη: 125 Vdc
• Προδιαγραφές εναλλασσόμενου ρεύματος (αντίσταση):
  • Μέγιστη τάση διακόπτη: 250 Vac
  • Μέγιστο διακόπτη ρεύματος: 2 A
  • Μέγιστη ισχύς διακόπτη: 450 VA
