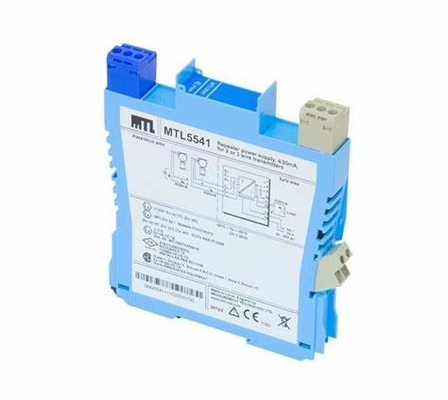

κατασκευαστής: | Όργανα MTL | Προϊόν αριθ.: | MTL5541 |
---|---|---|---|
Τύπος προϊόντων: | Παροχή ηλεκτρικού ρεύματος επαναληπτών | Κλίση θερμοκρασίας: | < 0=""> |
Δείκτης οδηγήσεων: | Πράσινος: ένδειξη δύναμης | Διαστάσεις: | 1,58 εκατ. Χ 10,98 εκατ. Χ 12,36 εκατ. |
Βάρος: | 0,11 κλ | Βάρος ναυτιλίας: | 2 κλ |
Υψηλό φως: | Παροχή ηλεκτρικού ρεύματος επαναληπτών MTL,MTL5541 παροχή ηλεκτρικού ρεύματος επαναληπτών,35VDC παροχή ηλεκτρικού ρεύματος επαναληπτών |
Κατασκευαστής: Όργανα MTL
Προϊόν αριθ. : MTL5541
Τύπος προϊόντων: Παροχή ηλεκτρικού ρεύματος επαναληπτών
Αριθμός καναλιών: Ένας
Θέση της συσκευής αποστολής σημάτων: Ζώνη 0, IIC, επικίνδυνη περιοχή t4-6 εάν κατάλληλα επικυρωμένο Div. 1, ομαδοποιεί την επικίνδυνη θέση Α
Κυματισμός κυκλωμάτων ασφαλής-περιοχής: < 50="">
Ακρίβεια μεταφοράς σε 20°C: Καλύτερα από 15µA
Κλίση θερμοκρασίας: < 0="">
Χρόνος απόκρισης: Εγκαθιστά μέσα σε 10% της τελικής αξίας μέσα σε 50µs
Επικοινωνίες που υποστηρίζονται: HART® (τερματικά 1 & 2 μόνο)
Δείκτης οδηγήσεων: Πράσινος: ένδειξη δύναμης
Μέγιστη τρέχουσα κατανάλωση (με το σήμα 20mA): 51mA σε 24V
Διαστάσεις (LxWxH): 1,58 εκατ. Χ 10,98 εκατ. Χ 12,36 εκατ.
Βάρος: 0,11 κλ
Το MTLx541 παρέχει έναν πλήρως-επιπλέοντας συνεχή ανεφοδιασμό για την ενεργοποίηση έναν συμβατικού 2 - ή 3 καλωδίων 4/20mA συσκευή αποστολής σημάτων, που βρίσκεται σε μια επικίνδυνη περιοχή, και επαναλαμβάνει το ρεύμα σε ένα άλλο επιπλέον κύκλωμα για να οδηγήσει ένα φορτίο ασφαλής-περιοχής. Για το ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ 2 οι συσκευές αποστολής σημάτων καλωδίων, η μονάδα επιτρέπουν τα αμφίδρομα σήματα επικοινωνιών που επιβάλλονται στο ρεύμα βρόχων 4/20mA. Εναλλακτικά, το MTLx541S ενεργεί ως τρέχων νεροχύτης για μια σύνδεση ασφαλής-περιοχής παρά την οδήγηση ενός ρεύματος στο φορτίο.
Επικίνδυνη εισαγωγή περιοχής | Σειρά σημάτων: 0-24 μΑ (συμπεριλαμβανομένης της πέρα-σειράς) Τάση συσκευών αποστολής σημάτων: 16.5 Β σε 20 μΑ |
Ασφαλής παραγωγή περιοχής | Σειρά σημάτων: 4-20 μΑ Κάτω από/πέρα-σειρά: 0-24 μΑ Αντίσταση φορτίων: 0 σε 360Ω @ 24 μΑ, ή 0 σε 450Ω @ 20 μΑ Τρέχων νεροχύτης: 600Ω μέγιστο Μέγιστη πηγή τάσης: 24 VDC Αντίσταση παραγωγής: > 1 MΩ |
Απαίτηση δύναμης | 20-35 VDC. |
Χρόνος απόκρισης | Εγκαθιστά μέσα σε 10% της τελικής αξίας μέσα σε 50 µs |
Τρέχουσα κατανάλωση | 51 μΑ @ 24V |
Μέγιστος διασκεδασμός δύναμης | 0,7 W @ 24 VDC, 1,0 W @ 24 VDC |
Απομόνωση | ν 250 Β RMS, που εξετάζεται στο ελάχιστο 1500 Β RMS, μεταξύ των τερματικών ασφαλής-περιοχής και επικίνδυνος-περιοχής 50 Β μεταξύ των κυκλωμάτων ασφαλής-περιοχής και της παροχής ηλεκτρικού ρεύματος |
Ακρίβεια μεταφοράς σε 68°F (20°C) | Καλύτερα από 15 µA |
Δείκτης οδηγήσεων | Πράσινος: Ένδειξη δύναμης |
Όρια θερμοκρασίας | Λειτουργία: -6 σε 140°F (- 20 σε 60°C) Αποθήκευση: -40 σε 176°F (- 40 σε 80°C) |
Κλίση θερμοκρασίας | < 0=""> |
Υγρασία | 5 σε 95% RH |
Μοντάρισμα | Τ-τμήμα 35 ράγα χιλ. DIN (7,5 ή 15 χιλ.) στο EN 50022 |
Τερματικά | Μέχρι 2,5 mm2 που προσαράσσουν προσαρμόστε ή τον ενιαίος-πυρήνα |
Περιγραφή ασφάλειας | Vo= 28 Β, Io= 93 μΑ, Po= 651mW, Um= 253 RMS ή συνεχές ρεύμα |
Βάρος | 150g |
