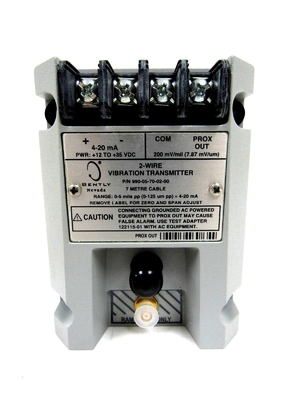

| Κατασκευαστής: | Bently Νεβάδα | Αριθμός μερών: | 990-05-70-02-00 |
|---|---|---|---|
| Πρότυπος τύπος: | Συσκευή αποστολής σημάτων δόνησης | Χώρα προέλευσης: | ΗΠΑ. |
| Πραγματικού μεγέθους επιλογή: | 05 = 0-5 mils PP (0-125 µm PP) | Επιλογή μήκους συστημάτων: | 50 = 5,0 μέτρα (16,4 πόδια) |
| Λειτουργούσα θερμοκρασία: | -35 Γ σε +85 Γ (- 31 Φ σε +185 Φ) | Βάρος ναυτιλίας: | 1,5 κλ |
| Υψηλό φως: | συσκευή αποστολής σημάτων δόνησης 20mA Bently Νεβάδα,Συσκευή αποστολής σημάτων δόνησης cOem Bently Νεβάδα,Bently Νεβάδα 990 συσκευή αποστολής σημάτων δόνησης |
||
Κατ' εκτίμηση χρονική ανοχή: 12 - 16 εβδομάδες.
Κατασκευαστής: Bently Νεβάδα
Προϊόν αριθ. : 990-05-50-02-00
Τύπος προϊόντων: Συσκευή αποστολής σημάτων 990 δόνησης
Χώρα προέλευσης: U.S.A
Μπορέστε να προσθέσετε στο πιστοποιητικό προέλευσης (ΓΟΥΡΓΟΥΡΙΣΜΑ)
Πραγματικού μεγέθους επιλογή: 05 = 0-5 mils PP (0-125 µm PP)
Επιλογή μήκους συστημάτων: 50 = 5,0 μέτρα (16,4 πόδια)
Τοποθετώντας επιλογή: 02 = βίδες διαφραγμάτων
Επιλογή έγκρισης αντιπροσωπείας: 00 = μην απαιτημένος
Εισαγωγή: Δέχεται 1 non-contacting καλώδιο ελέγχων και επέκτασης εγγύτητας 3300 NSv.
Δύναμη: Απαιτεί +12 έως +35 Vdc που εισάγονται στο τερματικό συσκευών αποστολής σημάτων.
Λειτουργούσα θερμοκρασία: -35 Γ σε +85 Γ (- 31 Φ σε +185 Φ)
Θερμοκρασία αποθήκευσης: -51 Γ σε +100 Γ (- 60 Φ σε +212 Φ)
Βάρος ναυτιλίας: 1,5 κλ
Η συσκευή αποστολής σημάτων 990 δόνησης προορίζεται πρώτιστα για τους αρχικούς κατασκευαστές εξοπλισμού (OEMs) των φυγοκεντρικών αεροσυμπιεστών ή των μικρών αντλιών, των μηχανών, ή των ανεμιστήρων που προτιμούν να παρέχουν ένα απλό σήμα δόνησης 4 έως 20 μΑ ανάλογο ως εισαγωγή στο σύστημα ελέγχου μηχανημάτων τους. Η συσκευή αποστολής σημάτων είναι ένα καλώδιο 2, η συσκευή που δέχεται την εισαγωγή από τον έλεγχο εγγύτητας 3300 μας NSv* και το καλώδιο επέκτασης ταιριάσματός της (διαθέσιμους σε 5 7 μήκους συστημάτων μ επιλογές μ και).
| Εισαγωγή | Δέχεται 1 non-contacting καλώδιο ελέγχων και επέκτασης εγγύτητας 3300 NSv |
| Δύναμη | Απαιτεί +12 έως +35 Vdc που εισάγονται στο τερματικό συσκευών αποστολής σημάτων. |
|
σήμα 4 έως 20 μΑ Παραγωγή |
mAdc 4 έως 20 πέρα από τη διευκρινισμένη πραγματικού μεγέθους σειρά στη διαμόρφωση 2 καλωδίων. |
|
βρόχος 4 έως 20 μΑ Ακρίβεια |
Μέσα σε ±1.5% πέρα από τη διευκρινισμένη πραγματικού μεγέθους σειρά. Η ακρίβεια εκτιμάται από την εισαγωγή σημάτων ΔΟΚΙΜΗΣ στην τάση που μετριέται πέρα από μια αντίσταση 250 βρόχων. |
| Έλεγχος Gap | Τον έλεγχο πρέπει να δημιουργήσουν άνοιγμα μεταξύ 0,5 και 1,75 χιλ. (20 και 55 mils) από το στόχο για να εξασφαλίσει σύνολο - σειρά κλίμακας. |
|
Μέγιστος βρόχος Αντίσταση |
1,000 συμπεριλαμβανομένου του καλωδίου σε 35 Vdc. |
| Τρέχων περιορισμός | 23 μΑ χαρακτηριστικά. |
| Μηδενίστε και εκταθείτε | Μη-αλληλεπιδρώντας εξωτερικές ρυθμίσεις. |
|
ΟΧΙ OK/Signal Ήττα |
Η παραγωγή σημάτων θα πάει σε λιγότερο από 3,6 μΑ μέσα σε 100 µs αφότου εμφανίζεται ένας μη ΕΝΤΆΞΕΙ όρος. Η παραγωγή σημάτων αποκαθίσταται μέσα σε 2-3 δευτερόλεπτα αφότου αφαιρείται ο μη ΕΝΤΑΞΕΙ όρος. |
| Δύναμη-επάνω εμποδίστε | Η παραγωγή σημάτων μένει σε λιγότερο από 3,6 μΑ (ΜΗ ΕΝΤΆΞΕΙ) για 2 έως 3 δευτερόλεπτα αφότου εφαρμόζεται η δύναμη. Ο σκοπός είναι να επισημαθεί ότι η συσκευή δεν είναι ακόμα έτοιμη. Οι επιβάτες μπορούν να παρατηρηθούν όταν πηγαίνει ΕΝΤΑΞΕΙ η συσκευή. |
|
Αισθητήρας Proximitor Παραγωγή |
Συμβατό σύστημα με τον αγείωτο, φορητό εξοπλισμό δοκιμής. Κατά τη χρησιμοποίηση του στηριγμένου, ρεύμα-τροφοδοτημένου εξοπλισμού δοκιμής, χρησιμοποιήστε τον προσαρμοστή δοκιμής 122115-01 για την απομόνωση σημάτων. |
| Σύνθετη αντίσταση παραγωγής | Το Prox έξω βαθμολογεί μια σύνθετη αντίσταση παραγωγής 10 KW για ένα φορτίο 10 Μ. |
|
Prox έξω γραμμικό Σειρά |
1,4 χιλ. (55 mils). Αρχίζει σε περίπου 0,25 χιλ. (10 mils) από την επιφάνεια στόχων. |
|
Prox έξω Επαυξητική κλίμακα Παράγοντας |
7.87 mV/µm (200 mV/mil) ± 6,5% χαρακτηριστικό συμπεριλαμβανομένων των λαθών ανταλλαξιμότητας όταν μετριέται στις αυξήσεις 0,25 χιλ. (10 mils) πέρα από τη γραμμική σειρά που χρησιμοποιεί ένα επίπεδο 30 χιλ. (1,2 ίντσα) στόχος. Χειρότερη περίπτωση 7,87 mV/µm ± 10%. Χαρακτηριστικό επίπεδο θορύβου: 50 mV/pp. |
| Σταθερότητα θερμοκρασίας | Ο επαυξητικός παράγοντας κλίμακας παραμένει μέσα σε ±10% 7,87 mV/µm (200 mV/mil) από 0 Γ σε +70 Γ (+32 Φ σε +158 Φ). |
Ο ενσωματωμένος αισθητήρας Proximitor δεν απαιτεί καμία εξωτερική μονάδα
Μη-απομονωμένο PROX ΈΞΩ και τερματικά COM συν έναν ομοαξονικό συνδετήρα
Η μη-αλληλεπίδραση μηδενίζει και εκτείνεται τα ποτενσιόμετρα
Καρφίτσα εισαγωγής δοκιμής για τη γρήγορη επαλήθευση της παραγωγής σημάτων βρόχων
Όχι το κύκλωμα ήττας OK/Signal αποτρέπει τα υψηλά αποτελέσματα ή τους ψεύτικους συναγερμούς
Σε δοχείο κατασκευή για τα υψηλά περιβάλλοντα υγρασίας (μέχρι 100% που συμπυκνώνει)
