Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιπέδων της ατμόσφαιρας.

Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιπέδων της ατμόσφαιρας.

Πλεονεκτήματα του προϊόντος:

1

2

3

4

5

6

Εφαρμογές προϊόντων:

1

2

3

4

5

Περιγραφή του προϊόντος:

1

2

3

4

5

Χαρακτηριστικά του προϊόντος:

• Κατασκευαστής: Yokogawa

• Αριθμός προϊόντος Η ΕΑΑ210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

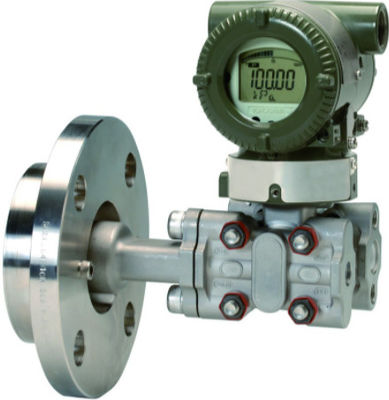

• Τύπος προϊόντος: EJA210E Διαφορετικός πομπός πίεσης που τοποθετείται σε φλάντσα

• Σήμα εξόδου: J = 4 έως 20 mA DC με ψηφιακή επικοινωνία (πρωτόκολλο HART 5/HART 7)

• Διάστημα μέτρησης (κάψουλα): M = 1 έως 100kPa (4 έως 400 inH2O)

• Υλικό των πλευρικών υγροποιημένων με χαμηλή πίεση εξαρτημάτων: S = Φλάνσα κάλυψης και σύνδεσμος διαδικασίας ASTM CF-8M,Καψούλα Hastelloy C-276 (διάφραγμα),F316L SST, 316L SST (Άλλα),Καψούλα στερεότητας καψούλας επικαλυμμένη με τεφλόν 316L SST,Δείκτης αποχέτευσης/αναπνευστικού 316 SST

• Σύνδεσμοι διαδικασίας: 4 = με 1/2 NPT θηλυκό σύνδεσμο διαδικασίας

• Υλικό βρόγχων και νάτλων καλύπτη: G = 316L SST

• Εγκατάσταση: 9 = Οριζόντιος τύπος σωλήνων και αριστερή πλευρά υψηλής πίεσης

• Κεφάλαιο του ενισχυτή: 1 = χυτό κράμα αλουμινίου

• Ηλεκτρική σύνδεση: 7 = 1/2 NPT θηλυκή, δύο ηλεκτρικές συνδέσεις με τυφλή πρίζα

• Ενιαίος δείκτης: D = ψηφιακός δείκτης

• N = Πάντα N

• Στυλ σύνδεσης διαδικασίας: W = τύπος Flush

• Αξιολόγηση φλάντζας: Α1 = ANSI κλάση 150

• Μέγεθος φλάντζης: 3 = 3 ίντσες (80 mm)

• Υλικό φλάντζης: C = 316 SST

• Επιφάνεια επαφής της συμπίεσης: 2 = επίπεδη (χωρίς δερματοειδή)

• Υλικό υγραμμένων εξαρτημάτων (πλευρά υψηλής πίεσης): HW = 316L SST# Διαφράγμα, 316 SST# Άλλα

• Δαχτυλίδι σύνδεσης: 0 = Κανένας

• Επέκταση: 0 = Καμία

• Υγρά γεμίσματος: Β = Για γενική χρήση (ελαιόλαδο σιλικόνης), θερμοκρασία διαδικασίας 40 έως 120°C, θερμοκρασία περιβάλλοντος 40 έως 85°C.

• Μονάδες βαθμονόμησης: D4 = M βαθμονόμηση (kgf/cm2 μονάδα)

• Φόρμα τεφλόνου: TF1 = Προστασία του διαφράγματος από κολλώδες υγρά της διαδικασίας με ταινία τεφλόνου FEP που έχει προσαρτηθεί με φθοριούχο λάδι.

• Πιστοποιητικό υλικού: M1W = Για τον τύπο Flush, πλευρά υψηλής πίεσης: πρίζα επεξεργασίας, μπλοκ, πλευρά χαμηλής πίεσης: πρίζα κάλυψης, σύνδεσμος επεξεργασίας

• Δοκιμή πίεσης/πιστοποιητικό δοκιμής διαρροής: T52 = ANSI/JPI κλάση 150 3 MPa (430 psi)

• Πίνακα σήμανσης με σύρμα: N4 = 316 Πίνακα σήμανσης SST με σύρμα στον πομπό

• Βάρος: 8,3 kg

• Βάρος αποστολής: 11 kg
