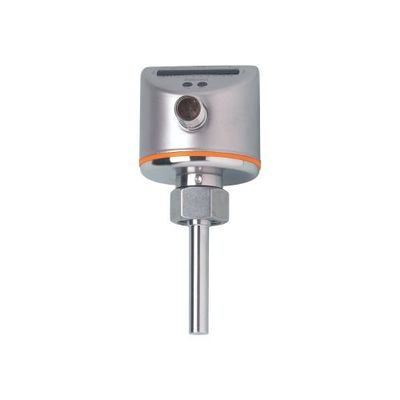

Θερμικό όργανο ελέγχου ροής διακοπτών ροής IFM SI5010
Αριθμός μερών: SI5010
Όνομα προϊόντων: Θερμικός διακόπτης ροής
Oirgin: Γερμανία
Κατασκευαστής: IFM
Προδιαγραφή
Αξιόπιστος έλεγχος των υγρών και των αερίων στους σωλήνες
Μεταβλητή σύνδεση διαδικασίας που χρησιμοποιεί τους προσαρμοστές
Εύκολος καθορισμός των σημείων διακοπτών για γρήγορα - σύνολο - επάνω
Γερή κατοικία ανοξείδωτου για τη χρήση στα σκληρά βιομηχανικά περιβάλλοντα
Γραφική παράσταση φραγμών οδηγήσεων για την ένδειξη του σημείου και της ροής διακοπτών
χαρακτηριστικά προϊόντων:
Αριθμός αριθμού εισαγωγών και αποτελεσμάτων ψηφιακών αποτελεσμάτων: 1
Σύνδεση M18 Χ διαδικασίας εσωτερικό νήμα 1,5
Εφαρμογή
Υγρά μέσων Αέρια
Μέση θερμοκρασία [°C] -25… 80
Εκτίμηση πίεσης [φραγμός] 300
MAWP (για τις εφαρμογές σύμφωνα με CRN) [φραγμός] 208
Υγρά
Μέση θερμοκρασία [°C] -25… 80
Αέρια
Μέση θερμοκρασία [°C] -25… 80
Ηλεκτρικά στοιχεία
Λειτουργούσα τάση [Β] συνεχές ρεύμα 18… 36
Τρέχουσα κατανάλωση [μΑ]< 60="">
Κατηγορία ΙΙΙ προστασίας
Αντίστροφη προστασία πολικότητας ναι
Δύναμη-στο χρόνο καθυστέρησης [s] 10
Εισαγωγές/αποτελέσματα
Αριθμός αριθμού εισαγωγών και αποτελεσμάτων ψηφιακών αποτελεσμάτων: 1
Αποτελέσματα
Συνολικός αριθμός των αποτελεσμάτων 1
Σήμα μετατροπής σημάτων παραγωγής IO-σύνδεση (διαμορφώσιμος)
Ηλεκτρικό σχέδιο PNP
Αριθμός ψηφιακών αποτελεσμάτων 1
Λειτουργία παραγωγής κανονικά ανοικτή/κλειστή (διαμορφώσιμος)
Μέγιστο συνεχές ρεύμα παραγωγής μετατροπής πτώσης τάσης [Β] 2,5
Μόνιμη τρέχουσα εκτίμηση του συνεχούς ρεύματος παραγωγής μετατροπής [μΑ] 250
Προστασία βραχυκυκλώματος ναι
Τύπος προστασίας βραχυκυκλώματος ναι (μη-κλείνοντας με το μάνταλο)
Προστασία υπερφόρτωσης ναι
Μετρώντας/θέτοντας σειρά
Υγρά
Θέτοντας σειρά [cm/s] 3… 300
Μέγιστη ευαισθησία [cm/s] 3… 100
Αέρια
Θέτοντας σειρά [cm/s] 200… 3000
Μέγιστη ευαισθησία [cm/s] 200… 800
Ακρίβεια/αποκλίσεις
Επανάληψη [cm/s] 1… 5
Σημείωση για την επανάληψη για το νερό 5… 100 cm/s 25 °C
Ρύθμιση εργοστασίων
Κλίση θερμοκρασίας [cm/s Χ 1/K] 0,1 (για το νερό 5… 100 cm/s 10… 70 °C)
Μέγιστη κλίση θερμοκρασίας του μέσου [K/min] 300
Ακρίβεια σημείου διακοπτών [cm/s] ± 2… ± 10 (για το νερό 5… 100 cm/s 25 °C Εργοστάσιο που θέτει)
Υστέρηση [cm/s] 2… 5 (για το νερό 5… 100 cm/s 25 °C Εργοστάσιο που θέτει)
Χρόνοι αντίδρασης
Υγρά
Χρόνος απόκρισης [s] 1… 2 (για μια κλίση θερμοκρασίας: 1 K/min)
Αέρια
Χρόνος απόκρισης [s] 1… 10
Λογισμικό/προγραμματισμός
Ρύθμιση των μπουτόν σημείου διακοπτών
Διεπαφές
IO-σύνδεση διεπαφών επικοινωνίας
Τύπος μετάδοσης COM2 (kBaud 38,4)
Αναθεώρηση 1,1 IO-συνδέσεων
Τυποποιημένο IEC 61131-9 SDCI
Έξυπνος αισθητήρας σχεδιαγραμμάτων: Μεταβλητή στοιχείων διαδικασίας Προσδιορισμός συσκευών
Τρόπος SIO ναι
Απαραίτητη κύρια κατηγορία Α λιμένων
Ανάλογο 2 στοιχείων διαδικασίας
Δυαδικό 2 στοιχείων διαδικασίας
Το ελάχιστο κύκλος ζωών διαδικασίας [κα] 3
Υποστηριγμένος τύπος DeviceIDs λειτουργίας DeviceID
προεπιλογή 54
Λειτουργούντες όροι
Περιβαλλοντική θερμοκρασία [°C] -25… 80
Θερμοκρασία αποθήκευσης [°C] -25… 100
Προστασία IP 65 IP 67
Δοκιμές/εγκρίσεις
ΤΟ EN 61000-6-2 EMC DIN
ΤΟ EN 61000-6-3 DIN
IEC 60068-2-27 50 γ αντίστασης DIN κλονισμού (κα 11)
Αντίσταση DIN EN 60068-2-6 20 γ δόνησης (55… 2000 Hz)
MTTF [έτη] 298
Μηχανικά στοιχεία
Βάρος [γ] 248,5
Διαστάσεις [χιλ.] M18 Χ 1,5
Προσδιορισμός M18 Χ 1,5 νημάτων
Υλικό ανοξείδωτο (1,4404/316L) ανοξείδωτο (1,4301/304) PC Pbt-GF20 EPDM/X
Ανοξείδωτο υλικών (βρεγμένα μέρη) (1,4404/316L) O-ring: FKM 80 ακτή Α
Σύνδεση M18 Χ διαδικασίας εσωτερικό νήμα 1,5
Επιδείξεις/λειτουργούντα στοιχεία
Οδηγήσεων επίδειξης λειτουργία 10 Χ, τρίχρωμων
Παρατηρήσεις
Ποσότητα 1 PC πακέτων.
Ηλεκτρική σύνδεση
Συνδετήρας σύνδεσης: 1 Χ M12
