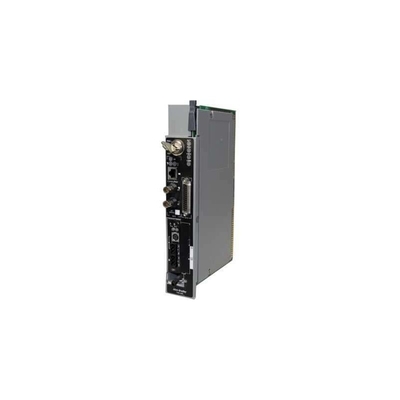

1785-L40C επεξεργαστής ALLEN BRADLEY PLC 5 σειράς ControlNet μονάδα επεξεργαστή

Περιγραφή: Η μονάδα επεξεργαστή 1785-L40C είναι μια μονάδα επεξεργαστή ControlNet που έχει σχεδιαστεί και κατασκευαστεί από την Allen-Bradley.Είναι διαθέσιμο μέσω των συστατικών του συστήματος ελέγχου της σειράς PLC 5Η μονάδα επεξεργαστή 1785-L40C ControlNet διαθέτει 48K SRAM που υποστηρίζεται από μπαταρία. Η χωρητικότητα Ε/Υ της είναι 2048 συνολικές Ε/Υ ή 2048 εισόδους και 2048 εξόδους που διατίθενται σε συμπληρωματική ρύθμιση.Η μονάδα επεξεργαστή ControlNet 1785-L40C σχεδιάζει 3.3 Άμπερ του οπίσθιου επιπέδου σε τάση 5 V συνεχούς ρεύματος κατά τη διάρκεια λειτουργίας.

Το 1785-L40C PLC-5/40C είναι ένας ελεγκτής Allen-Bradley με δυνατότητα δικτύου ControlNet, επεξεργαστής SRAM 48KB και δυνατότητα ControlNet εγκατεστημένος στην θέση I/O του πλαισίου I/O 1771και χρησιμοποιείται για τον έλεγχο των εξόδων και εισόδων των συσκευών πεδίουΟ επεξεργαστής διαθέτει 48KB μέγιστης μνήμης χρήστη, με μέγιστη χωρητικότητα I/O 2048 (με 2048 in και 2048 out συμπληρωματικά) και μέγιστο χρόνο σάρωσης προγράμματος 0.5ms ανά λέξη K μετρούμενη σε λογική bit και ο χρόνος σάρωσης είναι 2ms ανά λέξη K (τυπικός)Ο ελεγκτής αντλεί 3,3A ρεύματος πίσω από το πλάνο σε 5V DC και η μέγιστη απώλεια θερμότητας του είναι 59 BTU/ώρα όταν λειτουργεί.Ο ελεγκτής υποστηρίζει το 1785-CHBM ControlNet Hot Backup Cartridge, για χρήση σε ζεστό αντίγραφο ασφαλείας του συστήματος, και υποστηρίζει τις μονάδες 1771, 1794, 1746 και 1791 8 σημείων, 16 σημείων και 32 σημείων, καθώς και τις έξυπνες μονάδες I / O.Ο ελεγκτής έχει βασικά ρυθμισμένη RJ45 Connector ControlNet Network Access Port, με ταχύτητα μετάδοσης I/O 5 Mb ανά δευτερόλεπτο, και με χρόνο ενημέρωσης δικτύου 2-100 ms επιλέξιμο από τον χρήστη, και μια θύρα συμπαρασκευαστή.

Ο ελεγκτής έρχεται επίσης με μια 8-pin mini-DIN σύνδεση για προγραμματισμό, και μια 3-pin προεπιλεγμένη θύρα DH +,και έχει επίσης μια 25-pin D-shell Serial Port με επιλέξιμες ταχύτητες μετάδοσης που κυμαίνονται μεταξύ 57.6K bit/s και 230.4K bit/s, και επιλέξιμος χρόνος πύλης σάρωσης μεταξύ 10ms ανά ράκι σε 57.6K bit/s και 3ms ανά ράκι σε 230K bit/s. Η μέγιστη θερμική διάσπαση του 1785-L40C ̇ είναι 59 BTU/ώρα,και είναι κατασκευασμένο για λειτουργία χωρίς υποβάθμιση σε θερμοκρασία 0-60 oC (32-140 oF), σε 5-95% μη συμπυκνωτική σχετική υγρασία, και ο ελεγκτής μπορεί να αποθηκευτεί σε θερμοκρασία 40-85 oC. Το 1785-L40C μπορεί να αντέξει ένα λειτουργικό σοκ 30G, με δονήσεις 1G σε 10-500Hz,και έχει ένα ανοιχτό στυλ περίβλημαΖυγίζει περίπου 1,42 κιλά και είναι πιστοποιημένο UL, CE, CSA και C-TICK.
