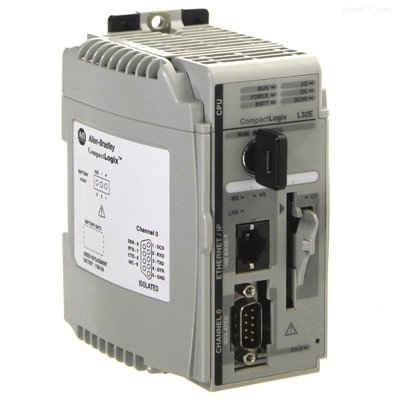

1769-L32E ALLEN BRADLEY CompactLogix 750KB Ενότητα ελεγκτή Enet

Ο CompactLogix modular controller με αριθμό μέρους 1769-L32E είναι ένας προγραμματιζόμενος ελεγκτής αυτοματισμού (PAC) που κατασκευάζεται από την Allen-Bradley.Ο ελεγκτής χρησιμοποιείται συνήθως σε εφαρμογές ελέγχου μηχανών και μεσαίων διεργασιώνΟ ελεγκτής διαθέτει ενσωματωμένο RS232 και θύρα επικοινωνίας Ethernet.

Η προεπιλεγμένη διαμόρφωση της διεπαφής RS232 είναι DF1 full duplex, 19,2 Kbps, χωρίς ισοτιμία, διεύθυνση σταθμού 0, χωρίς χειραψία, ανίχνευση σφαλμάτων BCC, αυτόματη ανίχνευση ενσωματωμένης απόκρισης, 8 bits δεδομένων,και 1 stop bit. Αυτή η προεπιλεγμένη διαμόρφωση μπορεί να ρυθμιστεί χειροκίνητα για την καθιέρωση αρχικής επικοινωνίας με τη συσκευή.Η αυτόματη ρύθμιση μπορεί να χρησιμοποιηθεί για την αυτόματη ανίχνευση επικοινωνίας ΡυθμίσειςΗ θύρα RS232 μπορεί επίσης να ρυθμιστεί ως διεπαφή πρωτοκόλλου ASCII για τη σύνδεση οργάνων με barcode, τα οποία χρησιμοποιούνται συνήθως σε διαδικασίες κατασκευής.

Η επικοινωνία Ethernet απαιτεί αρχική ρύθμιση, η οποία μπορεί να γίνει χρησιμοποιώντας το BOOTP-DHCP ή τη λήψη μέσω της διεπαφής RS232.απαιτείται καλώδιο Ethernet για τη σύνδεση του ελεγκτή με τον ξενιστή BOOTP.

Ο συμπαγής ελεγκτής Logix Allen-Bradley 1769-L32E έρχεται σε ένα μοναδικό, συμπαγές και οικονομικά αποδοτικό πακέτο.Μπορεί να συνδεθεί με τη συσκευή μέσω καλωδίου 1747-CP3 ή 1756-CP3 ή καλωδίου EthernetΈχει ενσωματωμένη μνήμη 750 KB και μπορεί να επεκταθεί με κάρτες CompactFlash, αριθμός μοντέλου 1784-CF128.

Το 1769-L32E έχει αντικαταστάσιμη μπαταρία με τον αντίστοιχο αριθμό μέρους 1769-BA.Ο ελεγκτής υποστηρίζει την εγκατάσταση έως δεκαέξι (16) συμπαγών μονάδων I/O με έως τρεις ομάδες 1/O που συνδέονται μέσω δύο καλωδίων επέκτασης.Το 1769-L32E διαθέτει ρεύμα συνεχούς (5 βολτ) 850 mA και διάχυση θερμότητας έως 6,5 Watt.Η στήριξη DIN έχει βαθμό ισχύος 30 G και βαθμό ισχύος 50 G., ενώ το πάνελ έχει βαθμό συγκρούσεως 30 G σε λειτουργική κατάσταση και 50 G σε μη λειτουργική κατάσταση.

Ο ελεγκτής 1769-L32E έχει βαθμό δόνησης 5 G σε λειτουργική κατάσταση.Το 1769-L32E έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου, ένα εύρος θερμοκρασίας αποθήκευσης από -40 έως 85 βαθμούς Κελσίου (-40 έως 185 βαθμούς Φαρενάιτ) και ένα εύρος σχετικής υγρασίας μη συμπυκνωτικής από 0 έως 95%.Ο ελεγκτής Logix έχει ένα σύνολο πιστοποιημένων τιμών εκπομπών (CISPA11) και διαθέτει ένα μοναδικό ανοικτό περίβλημαΤο συνιστώμενο μέγεθος γραμμής για αγκυροβολημένες γραμμές είναι μεταξύ 22 και 16 AWG, ενώ οι στερεές γραμμές θα πρέπει να είναι μεταξύ 22 και 14 AWG.Η μονάδα ζυγίζει περίπου 2 κιλά όταν αποστέλλεται και μετρά 8x8x 5 ίντσες.

Η σειρά CompactLogix 1769 χρησιμεύει ως πλατφόρμα μετανάστευσης για την κληρονομική σειρά Allen Bradley PLC, PLC5 και SLC500.διασφαλίζει τη διατήρηση και βελτίωση των προηγούμενων δυνατοτήτων του επεξεργαστή.
Ο επεξεργαστής 1769-L32E μπορεί να χωρέσει έως δεκαέξι (16) συμπαγείς μονάδες I / O. Υποστηρίζει επίσης επεκτάσεις προσθέτοντας έως τρεις (3) βιβλιοθήκες επεκτάσεων / O.Ο ελεγκτής έχει ενσωματωμένη μνήμη 750 kilobytes και μπορεί να συνδεθεί με μη πτητική μνήμη εγκαθιστώντας κάρτα 1784-CF64 ή 1784-CF128 CompactFlash. Ο ελεγκτής χρησιμοποιεί 1769-BA για να διατηρήσει τη μνήμη του χρήστη. Αποφύγετε την πλήρη εκφόρτιση της μπαταρίας, καθώς αυτό μπορεί να εξαλείψει τη μνήμη του χρήστη, συμπεριλαμβανομένων των προγραμμάτων του χρήστη. Χρησιμοποιήστε μη πτητική μνήμη για να αποτρέψετε τέτοια γεγονότα.
