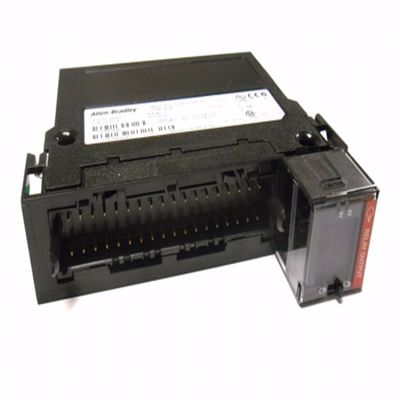

1746-NI8 ALLEN BRADLEY Αναλογική μονάδα εισόδου/εξόδου με μία θέση για το SLC 500

Ο Allen-Bradley 1746-NI8 είναι μια αναλογική μονάδα εισόδου/εξόδου με μία θέση για το σύστημα SLC 500.Η μονάδα 1746-NI8 έχει μια είσοδο 8 καναλιών με ένα απομονωμένο backplaneΗ κατανάλωση ρεύματος του backplane είναι 200mA και 100mA σε 5 Volts DC και 24 Volts DC αντίστοιχα.Το 1746-NI8 μπορεί να εγκατασταθεί σε οποιαδήποτε θέση I/OΤα δεδομένα σήματος εισόδου μετατρέπονται σε ψηφιακά δεδομένα μέσω διαδοχικής μετατροπής προσέγγισης.Η μονάδα 1746-NI8 χρησιμοποιεί προγραμματιζόμενες συχνότητες φίλτρου με ψηφιακό φίλτρο χαμηλής διέλευσης για φιλτράρισμα εισόδουΕκτελεί συνεχή αυτόματη βαθμονόμηση και έχει τάση απομόνωσης 750 Volts DC και 530 Volts AC, δοκιμασμένη για 60 δευτερόλεπτα.Έχει τάση κοινής λειτουργίας που κυμαίνεται από -10 έως 10 Volts με μέγιστο 15 Volts μεταξύ οποιωνδήποτε δύο τερματικών.

Για την καλωδίωση, το Belden 8761 ή ένα παρόμοιο καλώδιο πρέπει να χρησιμοποιείται με ένα ή δύο καλώδια 14 AWG ανά τερματικό.Το καλώδιο έχει μέγιστη αντίσταση βρόχου 40 Ωμ στην πηγή τάσης και 250 Ωμ στην πηγή ρεύματοςΓια την αντιμετώπιση προβλημάτων και τη διάγνωση, έχει 9 πράσινους δείκτες κατάστασης LED. Τα 8 κανάλια έχουν έναν δείκτη ο καθένας για την εμφάνιση της κατάστασης εισόδου και έναν για την εμφάνιση της κατάστασης της ενότητας.Το 1746-NI8 έχει ένα στάνταρ επικίνδυνου περιβάλλοντος κατηγορίας 2 με θερμοκρασία λειτουργίας από 0 έως 60 βαθμούς Κελσίου.

Το 1746-NI8 διαθέτει οκτώ (8) κανάλια αναλογικής μονάδας εισόδου συμβατή για χρήση με SLC 500 Fixed ή modular χειριστήρια τύπου υλικού.Αυτή η μονάδα από την Allen-Bradley έχει ξεχωριστά επιλέξιμες τάσεις ή ρεύματα είσοδο κανάλια. Τα διαθέσιμα σήματα εισόδου που μπορούν να επιλεγούν περιλαμβάνουν 10V dc, 1V5V dc, 0V5V dc, 0V10V dc για την τάση ενώ 0V20 mA, 4V20 mA, +/-20 mA για το ρεύμα.

Τα εισερχόμενα σήματα μπορούν να αντιπροσωπεύονται ως μηχανικές μονάδες, μεγέθους για PID, αναλογικές μετρήσεις (περίοδος από ¥32.768 έως +32.767), αναλογικές μετρήσεις με καθορισμένο από τον χρήστη εύρος (μόνο τάξη 3) και δεδομένα 1746-NI4.

Η ενότητα οκτώ (8) καναλιών είναι συμβατή για χρήση με τους επεξεργαστές SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 και SLC 5/05.5/04 είναι ρυθμιζόμενα για λειτουργία κατηγορίας 1 και κατηγορίας 3Τα κανάλια κάθε μονάδας μπορούν να είναι καλωδιωμένα σε ενιαία ή διαφορική είσοδο.

Η ενότητα αυτή διαθέτει αφαιρούμενο τερματικό μπλοκ για σύνδεση με σήματα εισόδου και εύκολη αντικατάσταση της ενότητας χωρίς την ανάγκη επανασύνδεσης.Η επιλογή του τύπου σήματος εισόδου γίνεται με τη χρήση ενσωματωμένων διακόπτες DIP.
