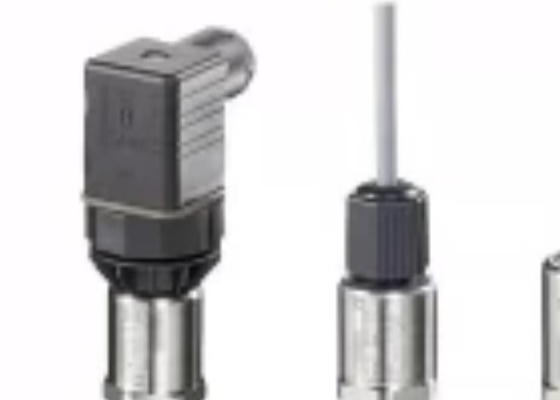

Siemens 7MF1566-3AB00-1AA1 Μεταδότης πίεσης με πιστοποιητικά RO / 1CB Group και CSA

7MF1566-3AB00-1AA1 Μεταδότης πίεσης Siemens

Τhe οι πομποί πίεσης της σειράς P210 χρησιμοποιούνται για τη μέτρηση της πίεσης των αερίων, των υγρών και των ατμών.
Κελί μέτρησης από ανοξείδωτο χάλυβα
* Πεδίο μέτρησης 100 έως 600 mbar
* Κατάλληλο για εφαρμογές χαμηλής πίεσης

7MF1566-3AB00-1AA1 Πλεονεκτήματα των μεταβιβαστών πίεσης Siemens

Υψηλή ακρίβεια μέτρησης
Ακατάπαυστα στερεόλιθοι
Υψηλή αντίσταση φορτίου υπερχείλισης
Για τη μέτρηση διαβρωτικών και μη διαβρωτικών μέσων
Για τη μέτρηση πίεσης αερίων, υγρών και ατμών
Σύνθετο σχεδιασμό
Εφαρμογές
Οι πομποί πίεσης της σειράς P210 για τη μέτρηση της πίεσης χρησιμοποιούνται στους ακόλουθους βιομηχανικούς τομείς:
Μηχανολογία
Ναυπηγική
Μηχανική ενέργειας
Χημική βιομηχανία
Υδροδότηση

Σχεδιασμός

Σχεδιασμός μη ανθεκτικός σε έκρηξη
Ο πομπός πίεσης αποτελείται από ένα μέτρο πίεσης από πυρίτιο με διάφραγμα σε θήκη από ανοξείδωτο χάλυβα.
Μεταδότης πίεσης Διατίθενται ηλεκτρικές συνδέσεις σύμφωνα με το πρότυπο EN 175301-803-A (IP65), στρογγυλός σύνδεσμος M12 (IP67), σύνδεση καλωδίου (IP67).
Μπορούν να χρησιμοποιηθούν ηλεκτρικές συνδέσεις σύμφωνα με το πρότυπο EN 175301-803-A (IP65), στρογγυλός σύνδεσμος M12 (IP67), σύνδεση καλωδίου (IP67) ή σύνδεση καλωδίου με γρήγορο νήμα (IP67).
Τα σήματα εξόδου είναι 4...20 mA ή 0...10 V.
Σχεδιασμός ανθεκτικού στις εκρήξεις
Ο πομπός πίεσης αποτελείται από ένα μέτρο πίεσης από πυρίτιο με διάφραγμα σε θήκη από ανοξείδωτο χάλυβα.
Ο πομπός πίεσης μπορεί να λειτουργεί σύμφωνα με το πρότυπο EN 175301-0. μπορούν να χρησιμοποιηθούν ηλεκτρικές συνδέσεις σύμφωνα με το πρότυπο EN 175301-803-A (IP65) ή στρογγυλός σύνδεσμος M12 (IP67).
Οι ηλεκτρικές συνδέσεις είναι διαθέσιμες.

Εργασίες
Μεταγωγείς πίεσης για τη μέτρηση της πίεσης και του επιπέδου των αερίων, υγρών και ατμών.

Τρόπος λειτουργίας

Δραστηριότητα μεταδότης πίεσης SITRANS P210 (7MF1566-...)
Το μετρητικό στοιχείο από ανοξείδωτο χάλυβα έχει μια γέφυρα αντίστασης λεπτής ταινίας και η πίεση λειτουργίας μεταδίδεται μέσω διαφράγματος από ανοξείδωτο χάλυβα
Η εργασιακή πίεση μεταδίδεται μέσω του διαφράγματος από ανοξείδωτο χάλυβα.
Η τάση εξόδου του στοιχείου μέτρησης μετατρέπεται από τον προεμφυλιστή σε ρεύμα εξόδου 4...20 mA ή τάση εξόδου 0...10 V.
Η τάση εξόδου μετατρέπεται από τον προεμφυλιστή σε ρεύμα εξόδου 4...20 mA ή τάση εξόδου 0...10 V DC.
Η γραμμικότητα του ρεύματος εξόδου είναι ανάλογη με την πίεση εισόδου.
Δεδομένα επιλογής και κατάταξης ---- 7ML1566
Μεταγωγείς πίεσης της σειράς SITRANS P210 για τη μέτρηση χαμηλής πίεσης
Ακριβότητα 0,25 % (τυπική)
Υλικό των συνδεδεμένων μερών: ανοξείδωτο χάλυβα + υλικό σφράγισης
Υλικό μη υγροποιημένων εξαρτημάτων: ανοξείδωτο χάλυβα
