Εργαλείο FMU30 E&H

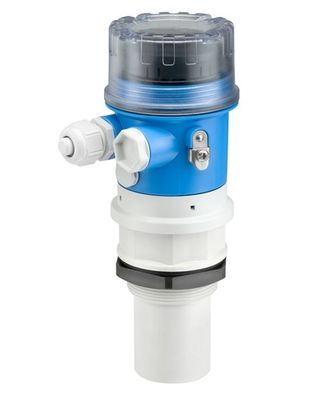

Endress+Hauser Υπερήχθη μέτρηση χρόνος πτήσης Prosonic FMU30-AAHEABGHF

Περιγραφή:

Κατασκευαστής: Endress+Hauser

Αριθμός προϊόντος : FMU30-AAHEABGHF

Τύπος προϊόντος: Prosonic T FMU30 Υπερήχθη μέτρηση Χρόνος πτήσης Prosonic

ΑΑ - Έγκριση: μη επικίνδυνη περιοχή

H - Δείκτης λειτουργίας: Δείκτης καμπύλης φάκελου επί τόπου.

Ε - Ηλεκτρική σύνδεση: Δέσμη M20, IP68

ΑΒ - Αισθητήρας, μέγιστη εμβέλεια, απόσταση αποκλεισμού: 2", 8m υγρό/3,5m στερεό, 0,35m

GHF - Σύνδεση διαδικασίας: νήμα ISO228 G2, PP

θερμοκρασία περιβάλλοντος: -20 °C έως +60 °C (-4 °F έως 140 °F)

Θερμοκρασία αποθήκευσης: -40 °C έως +80 °C (-40 °F έως 176 °F)

Βάρος: 0,8 kg

Βάρος αποστολής: 2 kg

Συμπληρωματικές πληροφορίες

Το εύρος των εφαρμογών εκτείνεται από τα επίπεδα παρακολούθησης σε εγκαταστάσεις επεξεργασίας λυμάτων και δεξαμενές επεξεργαστικού νερού έως εφαρμογές φόρτωσης, αποθήκευσης και δεξαμενών ασφαλείας.Ο υπερηχητικός αισθητήρας FMU30 προσφέρει αποδεδειγμένους αλγόριθμους λογισμικού και όλα τα μηνύματα προειδοποίησης και συναγερμού εμφανίζονται σε μια οθόνη τεσσάρων γραμμών απλού κειμένου και εγγυώνται την ταχεία αντιμετώπιση των προβλημάτωνΗ καμπύλη του φάσματος μπορεί επίσης να εμφανίζεται στην οθόνη, δεδομένου ότι τα αποτελέσματα της ανάλυσης εμφανίζονται απευθείας στην εγκατάσταση, γεγονός που εξασφαλίζει ταχεία και ακριβή διάγνωση σφαλμάτων.

Προδιαγραφές σε μια ματιά

Ακριβότητα
+/- 3 mm ή +/- 0,2% του διαστήματος μέτρησης

Θέρμανση διαδικασίας
-20 °C... 60 °C
(-4 ° F... 140 ° F)

Απόλυτη πίεση επεξεργασίας / μέγιστο όριο υπέρτασης
0.7 μπαρ... 3 μπαρ κοιλιακοί
10 π.σ. 44 π.σ.

Μέγιστη απόσταση μέτρησης
Αισθητήρας 1-1/2": 2 m (6,6 ft)
Αισθητήρας 2": 3,5 m (11 ft)

Κύρια υγροποιημένα μέρη
PP/EPDM

Οφέλη

Γρήγορα και απλά.η ανάθεση μέσω χειρισμού επί τόπου με καθοδήγηση από μενού με προβολή τεσσάρων γραμμών απλού κειμένου, επιλογή 7 γλωσσών

Σχήματα περιτύλιξης στην επιτόπια οθόνη για απλή διάγνωση

Λεινεοποίηση (μέχρι 32 σημεία) για τη μετατροπή της μετρούμενης τιμής σε οποιαδήποτε μονάδα μήκους, όγκου ή ροής

Η μέθοδος μέτρησης χωρίς επαφή ελαχιστοποιεί τις απαιτήσεις συντήρησης

Ενδεχόμενη εγκατάσταση από την κλωστή G 11⁄2 ή 11⁄2 NPT προς τα πάνω

Ενσωματωμένος αισθητήρας θερμοκρασίας για την αυτόματη διόρθωση της θερμοκρασιακά εξαρτημένης ταχύτητας του ήχου

Δείξε λιγότερα

Πεδίο εφαρμογής

Δυοσύρματο όργανο για συνεχή μέτρηση επιπέδου και ροής χωρίς επαφή.

Σύνδεση διεργασίας: Δήμος

Θερμοκρασία: -20 έως +60°C (-4 έως +140°F)

Πίεση: +0,7 έως +3bar (+10 έως +44psi)

Μέγιστη απόσταση μέτρησης:
αισθητήρας 11⁄2" για υγρά 5m (16ft) και για χύδην στερεά 2m (6.6ft),
Αισθητήρας 2" για υγρά 8m (26ft) και για χύδην στερεών υλών 3,5m (11ft)

Απόσταση αποκλεισμού:
Αισθητήρας 11⁄2" 0,25m (0,8ft),
Αισθητήρας 2" 0,35m (1,15ft)

Διεθνή πιστοποιητικά προστασίας από εκρήξεις

Δείξε λιγότερα

Χαρακτηριστικά και προδιαγραφές

Συνεχή / στερεά
Επίπεδο σημείων / στερεά
Επίπεδο σημείων / Υγρά
Συνεχή / Υγρά
Αρχή μέτρησης
Υπερήχθη

Χαρακτηριστικό / Εφαρμογή
Συμπίεστος υπερηχητικός πομπός

Προμήθεια / Επικοινωνία
Δύο καλώδια

Ακριβότητα
+/- 3 mm ή +/- 0,2% του διαστήματος μέτρησης

Θερμοκρασία περιβάλλοντος
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Θέρμανση διαδικασίας
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Απόλυτη πίεση επεξεργασίας / μέγιστο όριο υπέρτασης
0.7 μπαρ... 3 μπαρ κοιλιακοί

10 π.σ. 44 π.σ.

Κύρια υγροποιημένα μέρη
PP/EPDM

Σύνδεση διαδικασίας
G / NPT 1 1/2 "

G / NPT 2"

Απόσταση αποκλεισμού
Αισθητήρας 1 1/2 " 0,25 m

Αισθητήρας 2": 0,35 m

Μέγιστη απόσταση μέτρησης
Αισθητήρας 1-1/2": 2 m (6,6 ft)

Αισθητήρας 2": 3,5 m (11 ft)

Επικοινωνία
4...20 mA

Πιστοποιητικά / εγκρίσεις
Αξιολόγηση των επιβατών

Επιλογές
Συμπληρωματικό αξεσουάρ:

Πλακέτα UNI 2 "... 4 "

Περιορισμοί εφαρμογής
Σημειώστε το διάγραμμα εύρους
