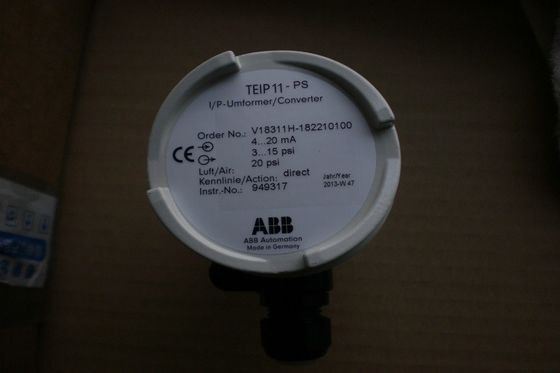

Κατασκευαστής: | ABB | Προέλευση: | Γερμανία |
---|---|---|---|
Περιγραφή προϊόντων: | I/P μετατροπέας σημάτων για τα τυποποιημένα σήματα | Προστασία έκρηξης: | χωρίς προστασία έκρηξης |
Σχέδιο: | Αλουμίνιο, IP 65 | Σήμα εισαγωγής: | 4… 20 μΑ |
Σήμα παραγωγής: | 3… 15 PSI | Χαρακτηριστικό: | Άμεσος-δράση |
Περιβαλλοντική θερμοκρασία: | -40… + 85 °C | ||
Υψηλό φως: | Positioner βαλβίδων 15 PSI ABB,Ι Positioner βαλβίδων Π ABB,V18311H 182210100 |
Περιγραφή:
Τεχνικά στοιχεία
Εισαγωγή
Σειρά σημάτων
0… 20 μΑ ή 4… 20 μΑ
0… 10 μΑ ή 10… 20 μΑ ή 4… 12 μΑ ή 12… 20 μΑ
(άλλες σειρές κατόπιν αιτήσεως)
Αντίσταση εισαγωγής
Ri = 260 ωμ σε 20 °C, Tk + 0.4% /K
Όριο υπερφόρτωσης
30 μΑ (αναφερθείτε στις προδιαγραφές κάτω από τη «προστασία έκρηξης»
για τις συσκευές με την έγκριση προστασίας έκρηξης)
Ικανότητα/αυτεπαγωγή
αμελητέος
Παραγωγή
Σειρά σημάτων
0,2… 1 BAR ή 3… 15 PSI
0,4… 2 φραγμός ή 6… 30 PSI
(άλλες σειρές κατόπιν αιτήσεως)
Ικανότητα αέρα (μέγιστο)
≥ 5 kg/h = 4,1 Nm3 το /h = scfm 2,4
Φορτίο χαρακτηριστικό σε VDE/VDI 3520
≥ 0,95 kg/h = 0,9 Nm3 το /h = 0,5 scfm
Παροχή αέρα
Αέρας οργάνων
χωρίς έλαιο, νερό και σκόνη σε DIN/ISO 8573-1
περιεχόμενο ρύπανσης και πετρελαίου σύμφωνα με την κατηγορία 3
σημείο δροσιάς 10 Κ κάτω από τη λειτουργούσα θερμοκρασία
Πίεση ανεφοδιασμού
1.4 ± 0,1 φραγμός ή 20 ± 1,5 PSI (για το σήμα παραγωγής 1 BAR ή 15 PSI)
2.5 ± 0,1 φραγμός ή 40 ± 1,6 PSI (για το σήμα παραγωγής 2 φραγμός ή 30 PSI)
Κατανάλωση αέρα
≤ 0,2 kg/h = 0,16 Nm3 το /h = 0,1 scfm
Στοιχεία και επιρροές μετάδοσης
Χαρακτηριστικό
γραμμικός, άμεσος ή αντίμετρο
Απόκλιση
≤ 0.5%
Υστέρηση
≤ 0.3%
Νεκρή ζώνη
≤ 0.1%
Θερμοκρασία
≤ 0.5%/10 Κ μεταξύ -20 και +85 °C
≤ 2%/10 Κ μεταξύ -55 και -20 °C
Παροχή αέρα
≤ 0.3%/0,1 παραλλαγή πίεσης φραγμών
Μηχανική δόνηση
≤ 1% μέχρι 10 γ και 20… 80 Hz
Σεισμική δόνηση
καλύπτει τις απαιτήσεις στην κατηγορία ΙΙΙ IEC 68-3-3 DIN για ισχυρό και
ισχυρότεροι σεισμοί
